STLデータの編集

Point1 STLデータを利用して通常のCADモデルを作成するリバースエンジニアリング機能搭載

Point2 STLデータを取り込み、そのままブーリアン等のメッシュジオメトリ編集が可能

Point3 Solid Edgeで作成した通常のCADモデルもメッシュジオメトリに変換可能







STLデータの利用(動画)

今回の動画は緩衝材モデルの作成を例に、STLデータの読み込みと、通常のCADモデル(B-repモデル)のメッシュジオメトリ変換、メッシュジオメトリの編集を行っています。







STLデータの利用(画像)

※画像クリックで拡大します。



  • (1)STLデータの読み込み

  • (2)コマンド「パーツをコピー」

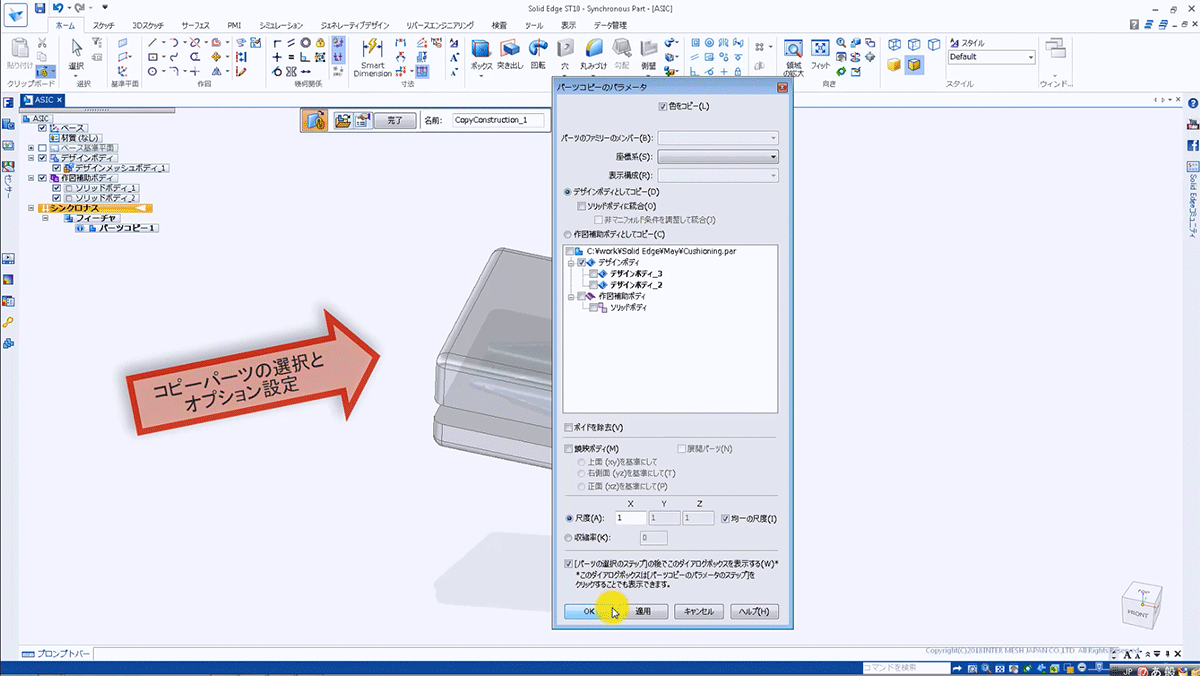

  • (3)パーツをコピーするためのオプション設定

  • (4)履歴のある「オーダード」モードに変更

  • (5)コピーした通常のCADモデルをメッシュジオメトリに変換

  • (6)メッシュジオメトリに変換するためのオプション設定

  • (7)変換したメッシュジオメトリの確認

  • (8)コマンド「差」(ブーリアン演算)

  • (9)コマンド「差」のターゲットボディを選択

  • (10)コマンド「差」のツールボディを選択

  • (11)コマンド「差」の結果を確認

  • (12)コマンド「Smart Dimension」

  • (13)メッシュジオメトリの形状変更

  • (14)変更したメッシュジオメトリの形状を確認

メッシュジオメトリはブーリアン演算や寸法での形状変更以外に、穴形状の追加や断面の確認など、通常のCADモデルに使用できるほとんどの操作に対応しています。
STLデータを通常のCADモデルに変換するリバースエンジニアリング機能については新機能の記事をご覧ください。
