設計者向け最適化解析

Point1 不要部を除去して重量を最適化する、トポロジー最適化

Point2 解析完了後はコンタ表示で応力の確認が可能

Point3 解析した最適形状をモデリングや3Dプリントに利用可能







最適化解析(動画)

今回の動画では、材質、荷重、拘束、材料を除去したくない部分をそれぞれ設定し、最適化解析を行います。解析後は形状と応力コンタの確認を行います。







最適化解析(画像)

※画像クリックで拡大します。

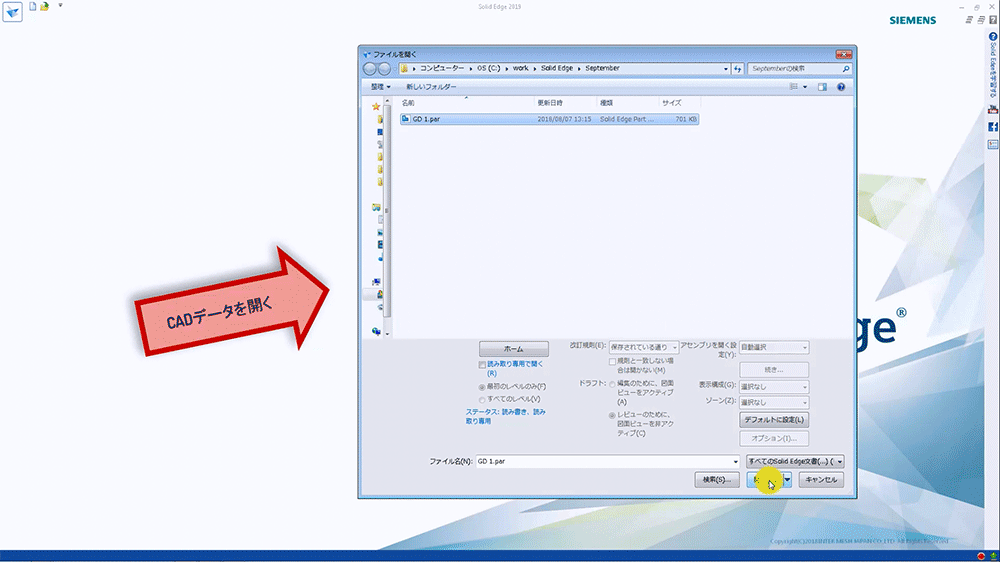

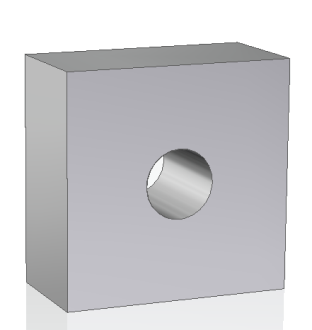

  • (1)CADデータを開く

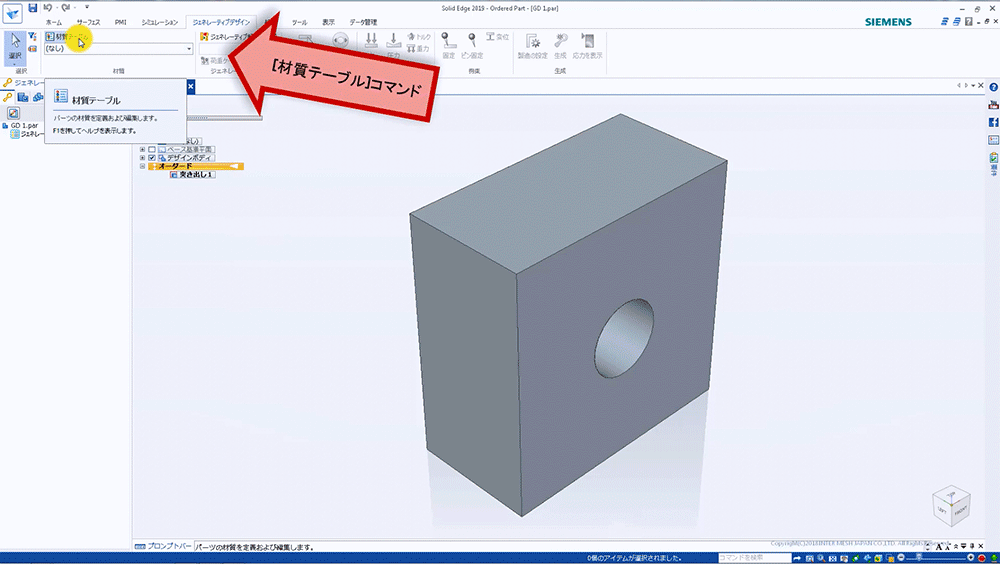

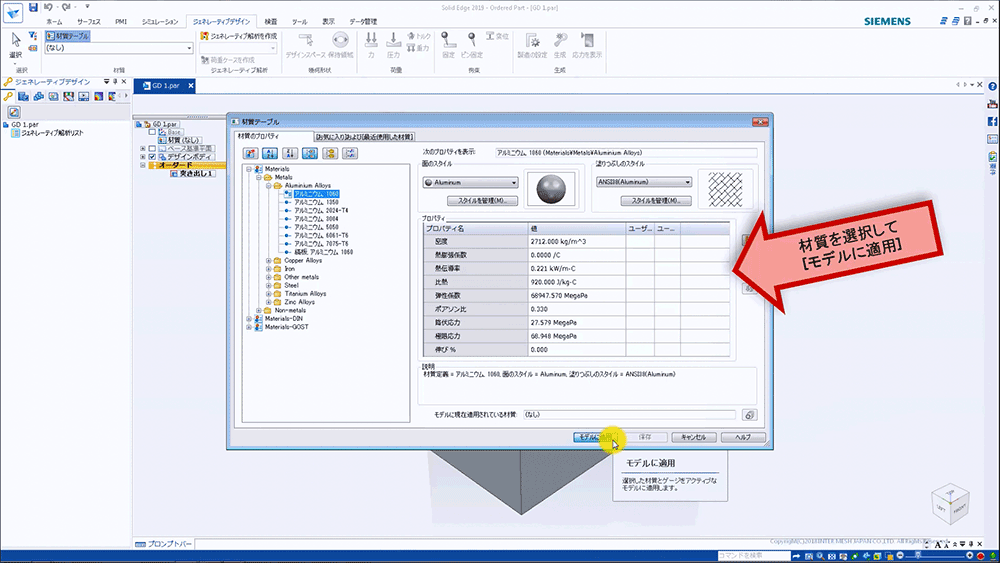

  • (2)コマンド[材質テーブル]

  • (3)材質を設定

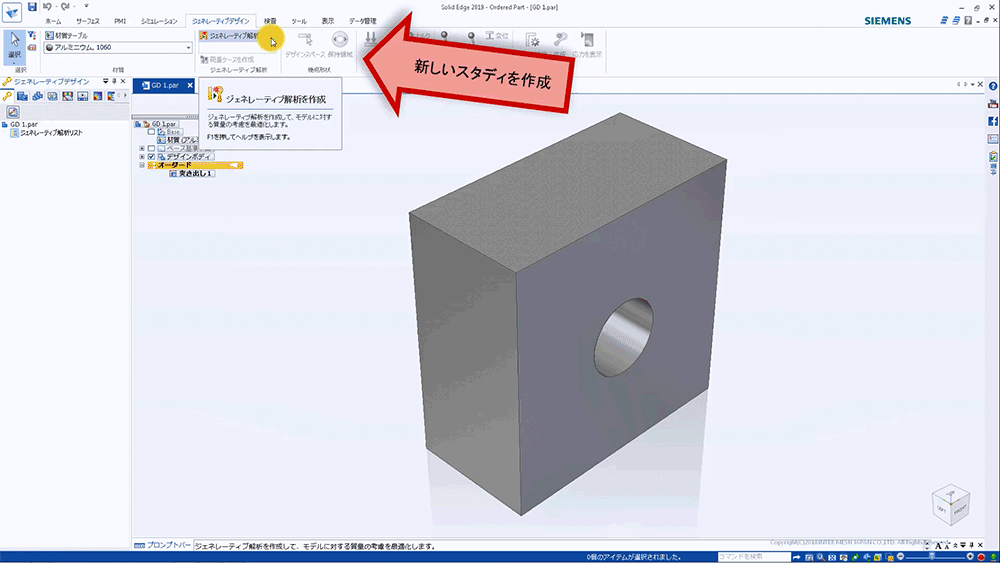

  • (4)コマンド[ジェネレーティブ解析を作成]

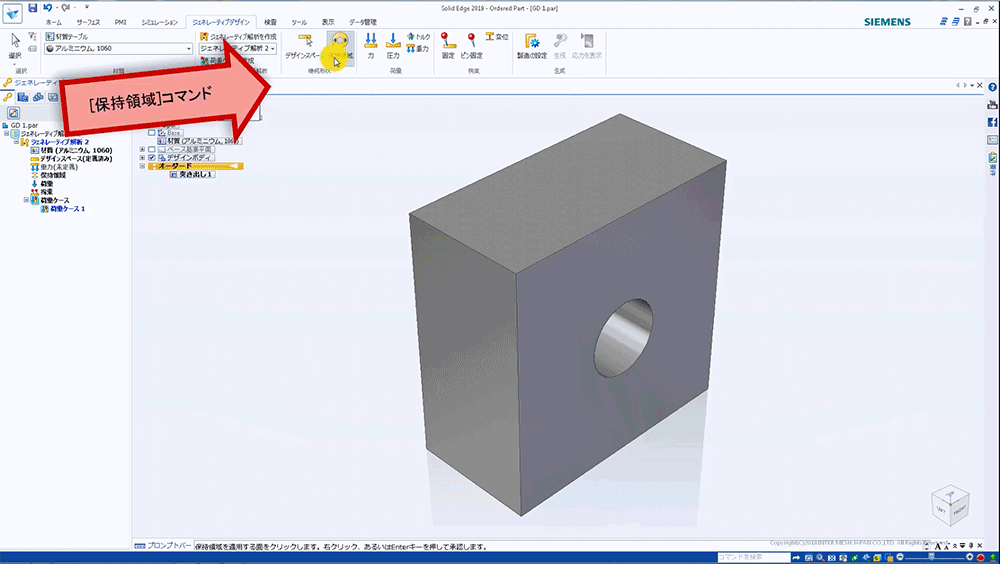

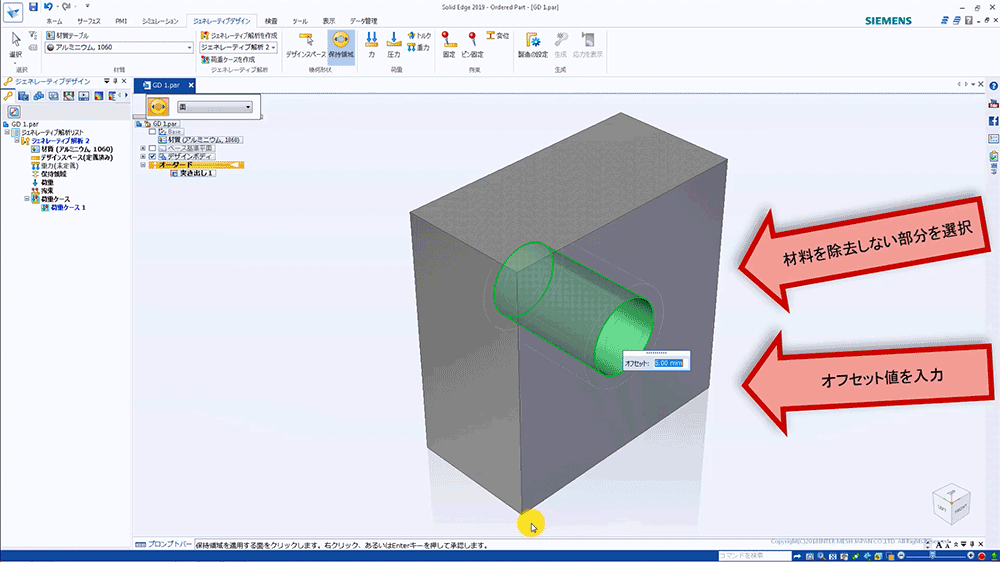

  • (5)コマンド[保持領域]

  • (6)材料を除去しない、保持領域を設定

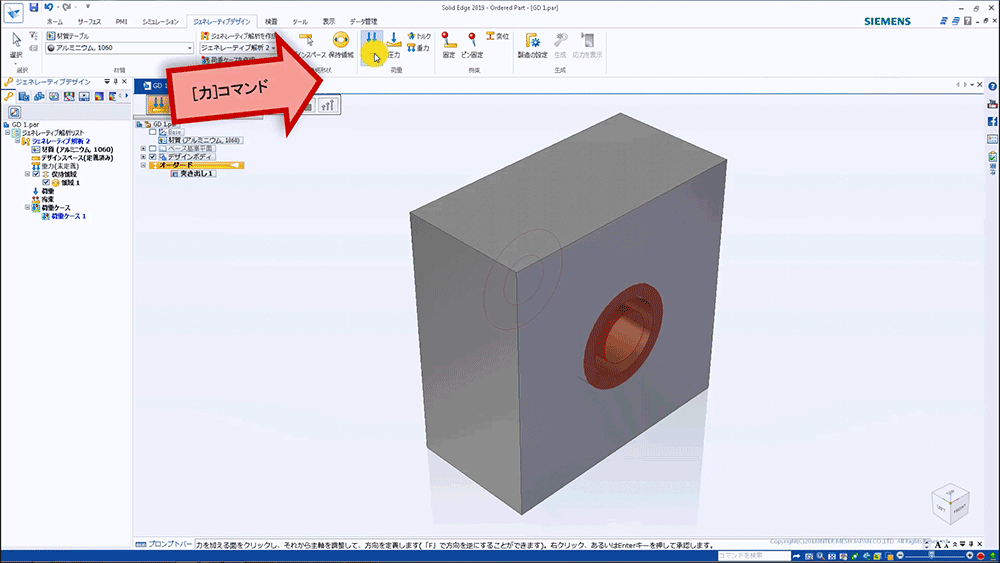

  • (7)コマンド[力]

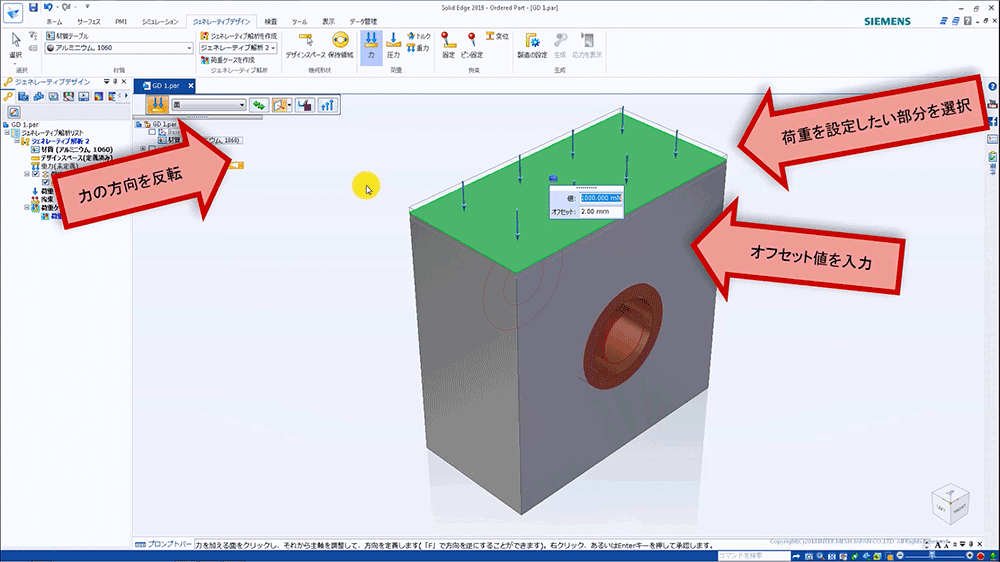

  • (8)オプションなどを利用して、-Z方向への荷重を設定

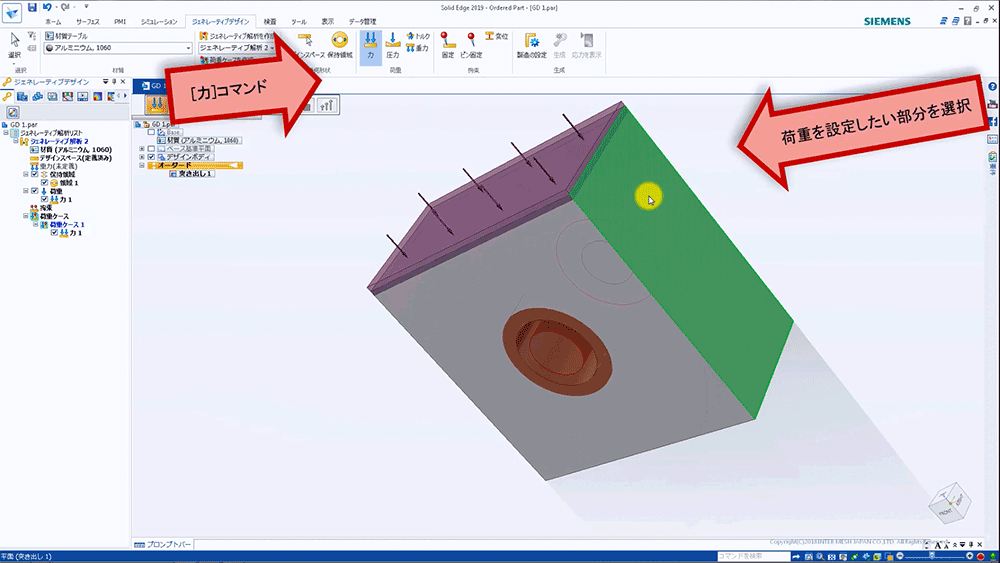

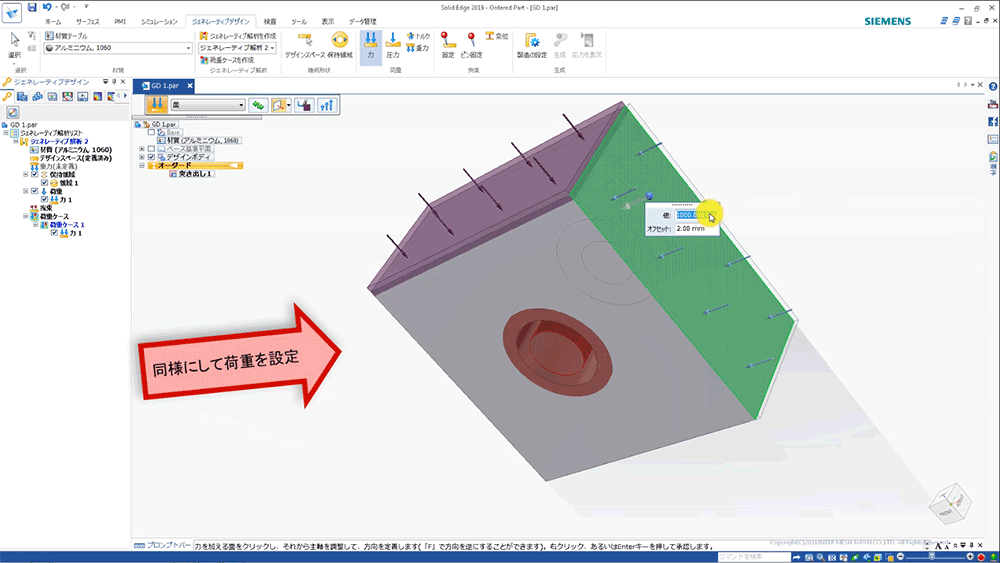

  • (9)コマンド[力]で、別の面に荷重を設定

  • (10)-X方向へ荷重を設定

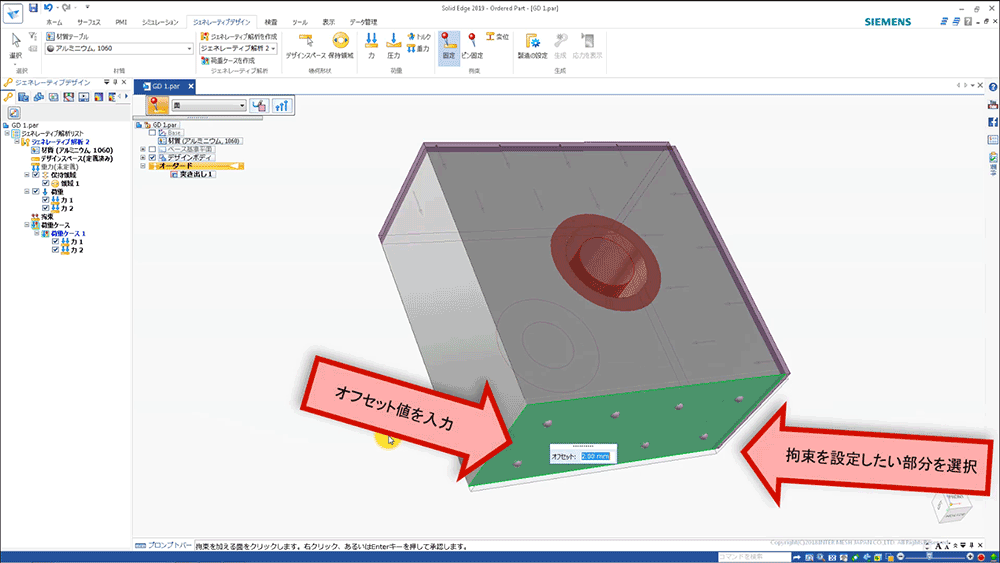

  • (11)コマンド[固定]

  • (12)拘束を設定

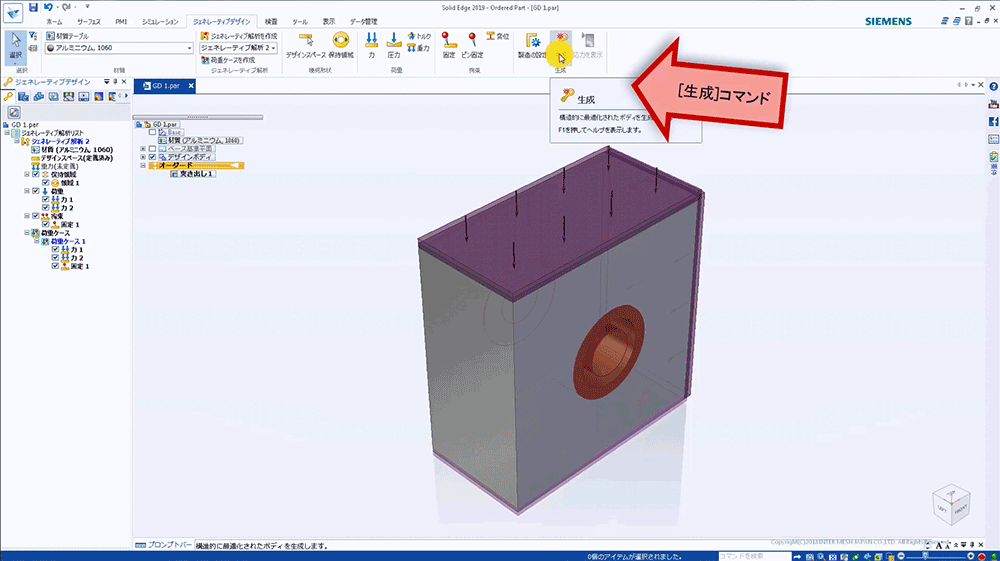

  • (13)コマンド[生成]

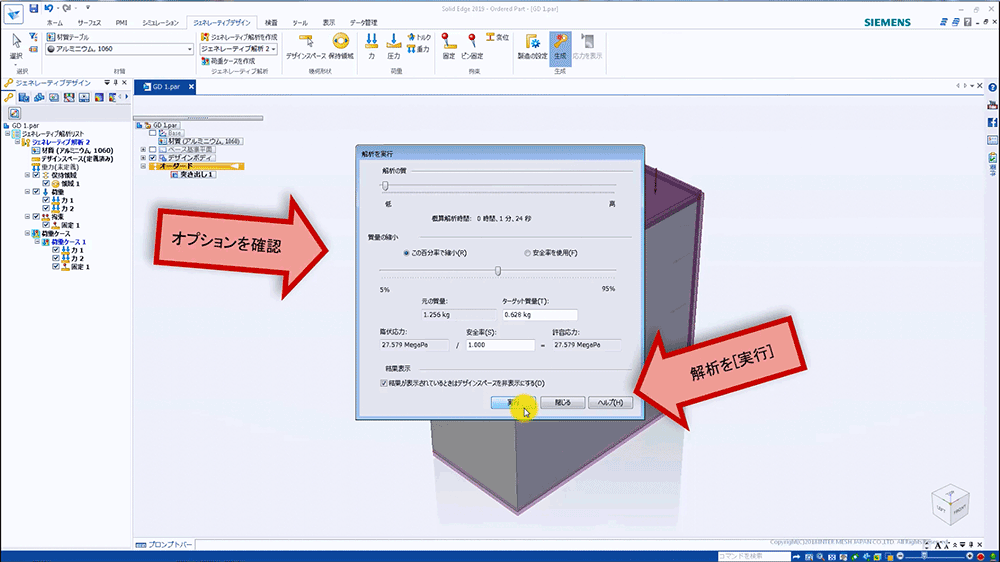

  • (14)オプションを確認して、解析実行

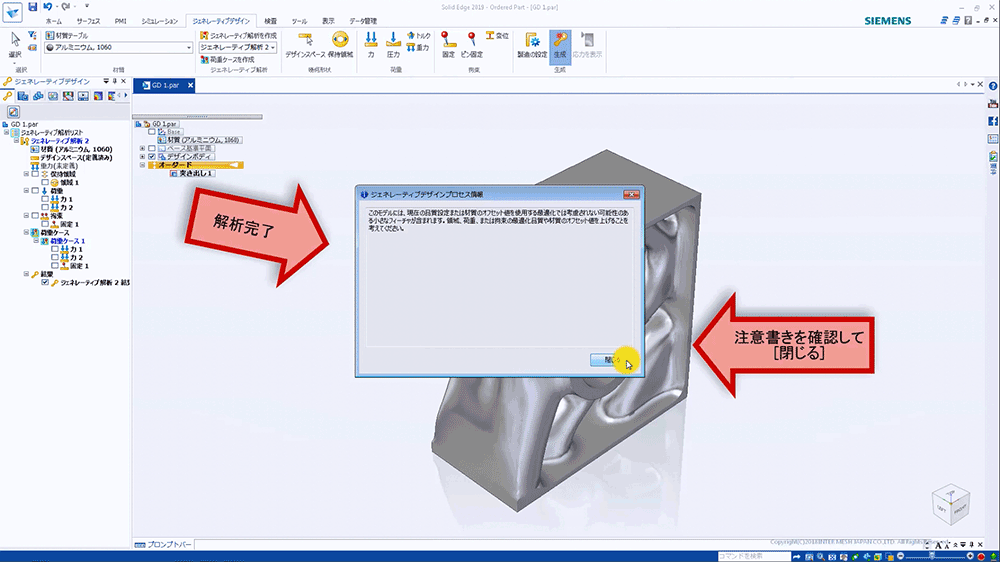

  • (15)解析完了後、注意書きを確認

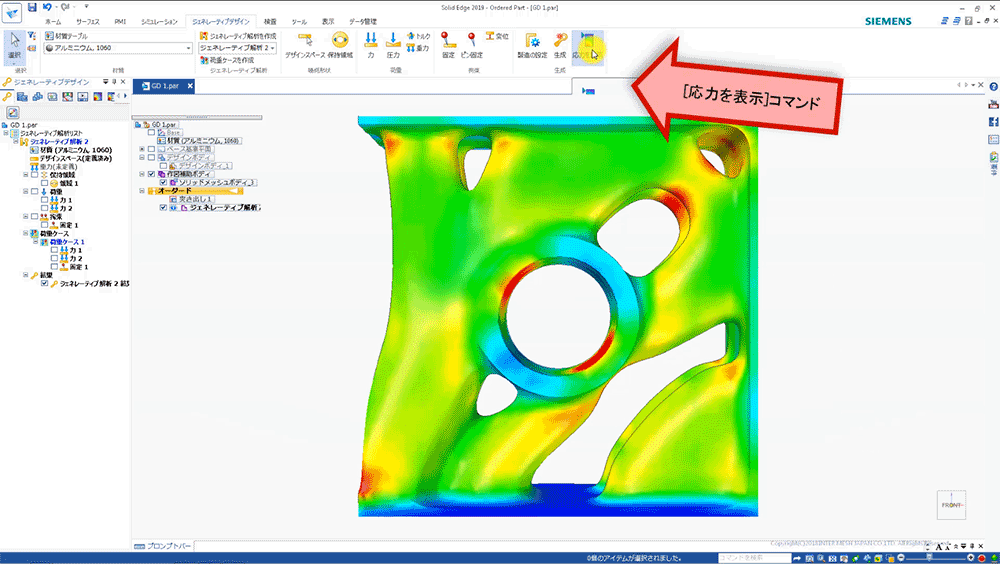

  • (16)応力を確認

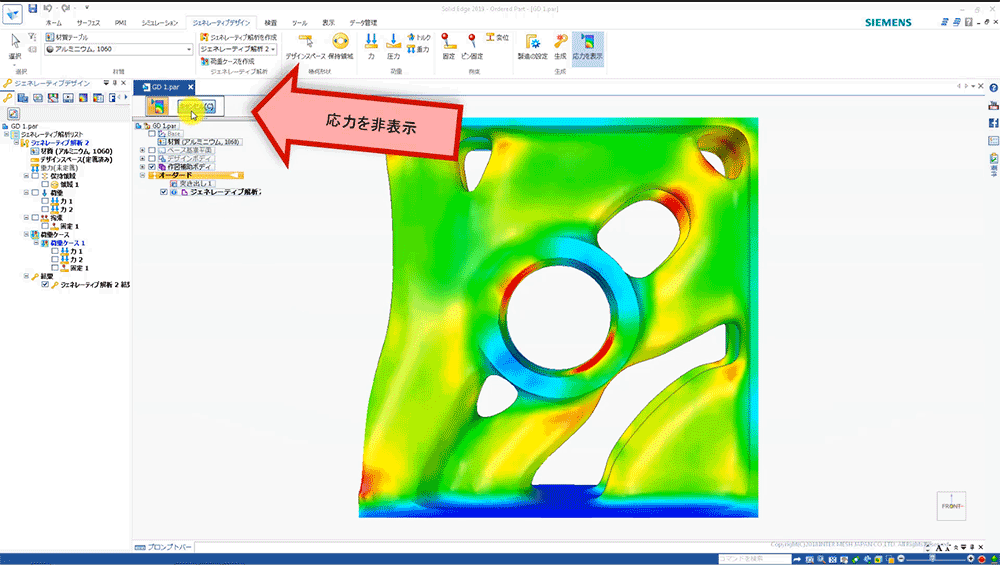

  • (17)[キャンセル]で応力を非表示
