インポートデータをダイレクト編集

Point１　他のCADで作成されたインポートデータをダイレクトに編集

Point２　後付けしたパラメトリック寸法や、設計の幾何的な特徴を活かした修正が可能

Point３　穴やフィレットなどの修正、削除が可能







ダイレクト編集（動画）

今回の動画では、他のCADで作成したモデルデータの編集を行っています。寸法を変更するための複数の方法や、履歴のあるCADでは難しい、穴やフィレットの修正、削除を紹介します。







ダイレクト編集（画像）

※画像クリックで拡大します。



  • （1）他のCADで作成したデータを選択

  • （2）パーツファイル(.par)として開くことを選択

  • （3）コマンド「Smart Dimension」

  • （4）2か所をクリックして寸法配置

  • （5）寸法値の表示にカーソルを合わせ、マウスホイールで寸法修正

  • （6）キー入力で、正確な寸法調整も可能

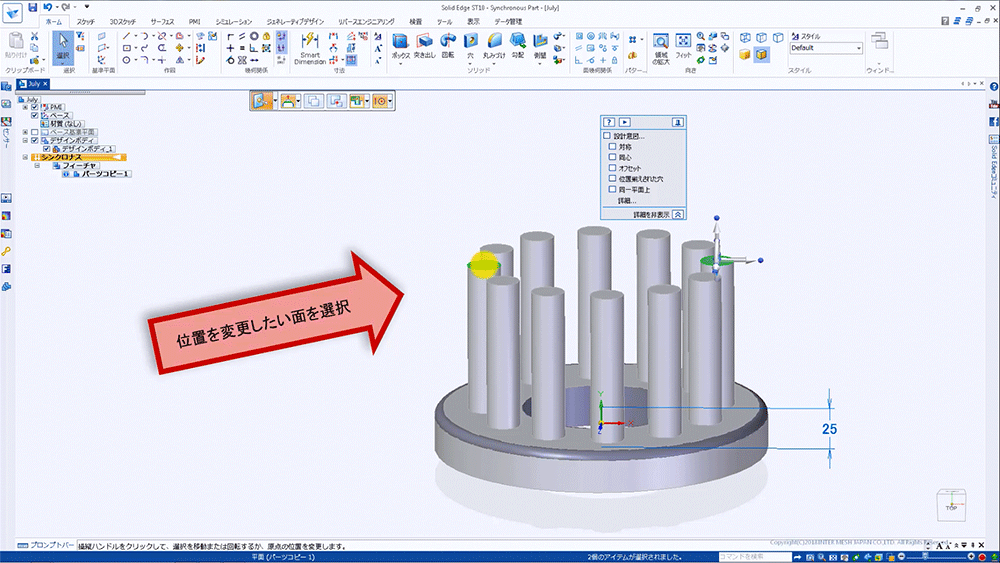

  • （7）位置を変更したい面を選択

  • （8）操縦ハンドルをクリックし、カーソル操作で面の位置を変更

  • （9）位置を変更したい面のひとつを選択し、[設計意図]にチェック

  • （10）操縦ハンドルをクリックし、カーソル操作で面の位置を一括変更

  • （11）フィレットを選択し、表示された寸法表示をクリック

  • （12）フィレットの寸法を変更

  • （13）フィレットを選択し、右クリックより、[削除]

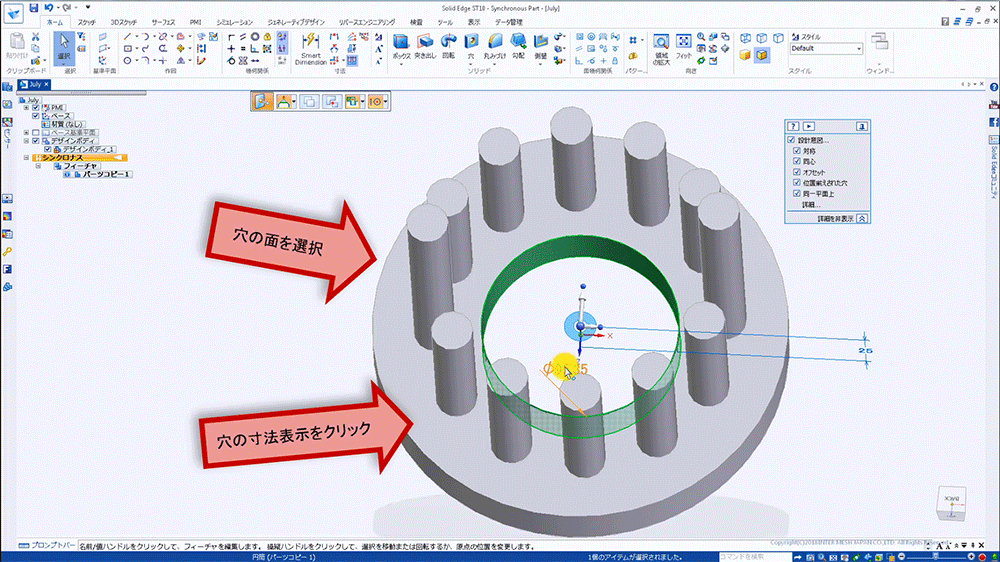

  • （14）穴の壁面を選択し、表示された寸法表示をクリック

  • （15）穴の寸法を変更

  • （16）穴の壁面を選択し、右クリックより、[削除]
