Solid Edge便利機能
（Solid Edge 2D Drafting編）

Point１　無償版のSolid Edge 2D Draftingでも使用可能（もちろん有償のSolid Edgeにも対応）

Point２　よく使用するコマンドの登録や、ショートカットキーを利用して素早くスケッチ

Point３　半自動で幾何拘束を配置



今回は無償のSolid Edge 2D Draftingでも使用できる、業務を効率的にする機能をご紹介します。
3次元モデリング中にももちろん使用可能ですので、Solid Edge製品をお持ちの方は、ぜひお試しください。
動画内で使用しているショートカットキーについては、以下の表をご確認ください。



ショートカットキー

ショートカットキー 挙動
[M]キー 要素の中点にスナップ
[I]キー 要素の交点にスナップ
[C]キー 要素の中心点にスナップ
[E]キー 要素の端点にスナップ





ショートカットキーの使用例（動画）





ショートカットキーの使用例（画像）

※画像クリックで拡大します。



  • （1）右クリック長押しでラジアルメニューを表示、[線分]コマンドに素早くアクセス

  • （2）キー入力で作図

  • （3）ショートカットキー[M]で要素の中点を選択

  • （4）右クリック長押しでラジアルメニュー配置のコマンドを確認

  • （5）[ユーザー設定]を選択

  • （6）ラジアルメニューのコマンド配置を変更

  • （7）変更した設定を保存

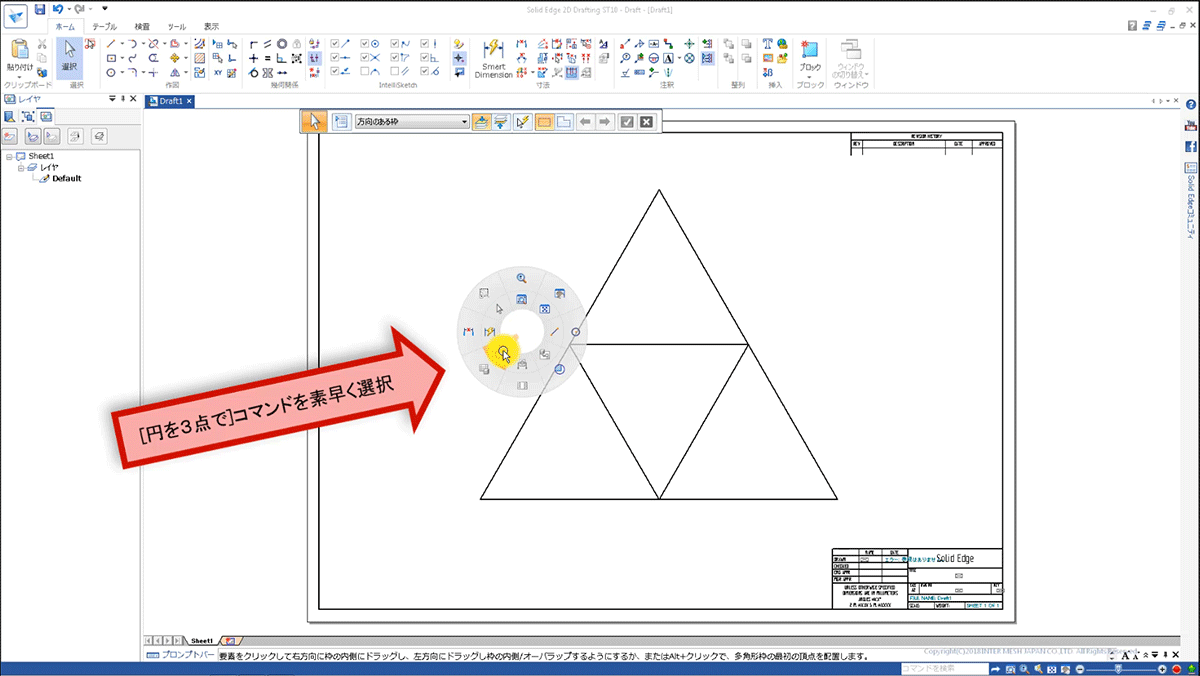

  • （8）ラジアルメニューで[円を3点で]コマンドに素早くアクセス

  • （9）ショートカットキー[I]で要素の交点を選択

  • （10）ラジアルメニューで[線分]コマンドに素早くアクセス

  • （11）ショートカットキー[E]で要素の端点を選択

  • （12）ショートカットキー[C]で要素の中心を選択

  • （13）コマンド[幾何関係配置]

  • （14）オプションの設定および確認

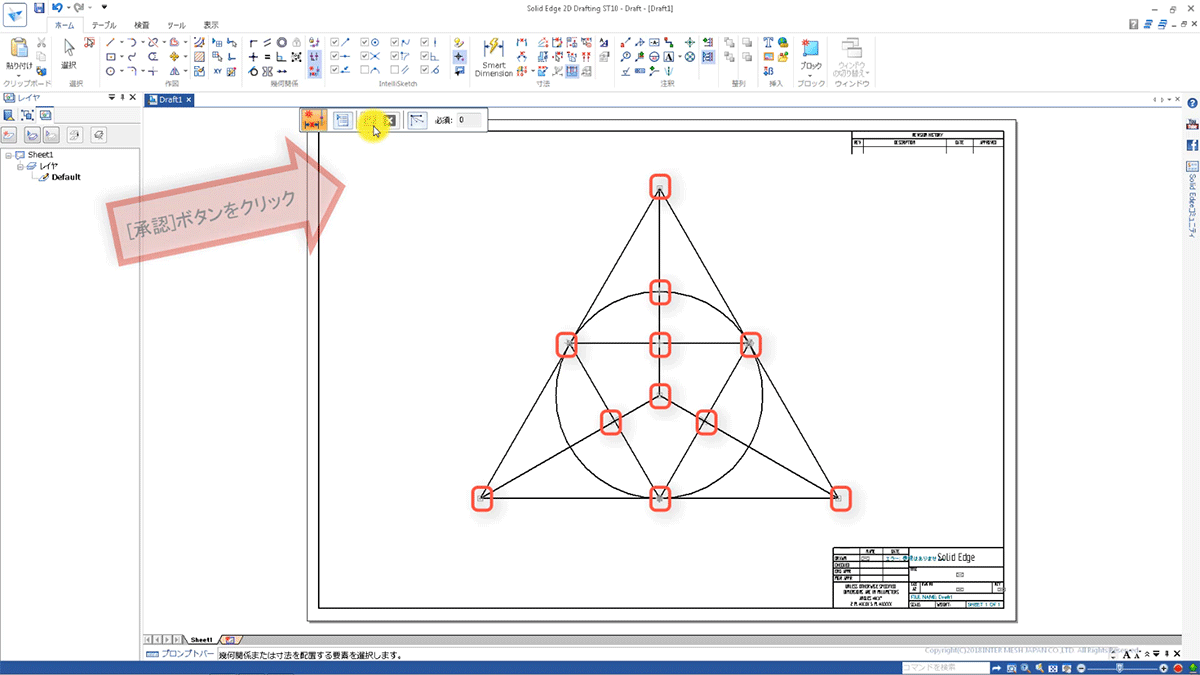

  • （15）幾何関係を配置したい要素を選択、[承認]ボタンをクリック

  • （16）幾何関係の自動配置
