簡単マニュアル作成

Point１　マニュアルの作成時間を短縮

Point２　回転やズーム等ができるモデルを配置した、分かりやすいマニュアルの作成が可能

Point３　作成したい資料の種類に合ったテンプレートを利用可能







マニュアル作成（動画）

動画ではグラインダーのCADモデルを使用して、簡単なマニュアルを作成します。

作成したマニュアルの例は、動画の最後で確認している他、インターメッシュジャパン株式会社のサポートサイトからダウンロードできます(インターメッシュジャパン株式会社と保守契約を締結いただいているお客様のみ)。







マニュアル作成（画像）

※画像クリックで拡大します。



  • （1）Solid Edge 3D Publishingを起動

  • （2）テンプレートを利用して新規作成

  • （3）利用するテンプレートを選択

  • （4）使用するCADモデルを選択

  • （5）モデルの反映を確認

  • （6）ダブルクリックでヘッダーとフッターを編集

  • （7）コマンド [エディタを閉じる]

  • （8）ダブルクリックでタイトルを編集

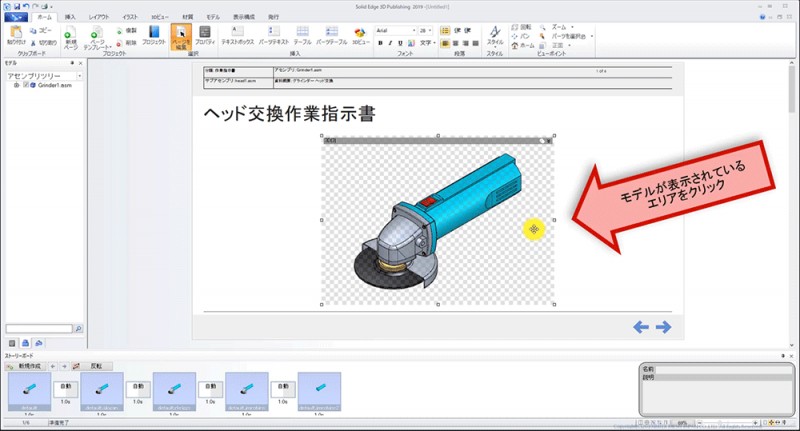

  • （9）モデルが表示されているエリアをクリック

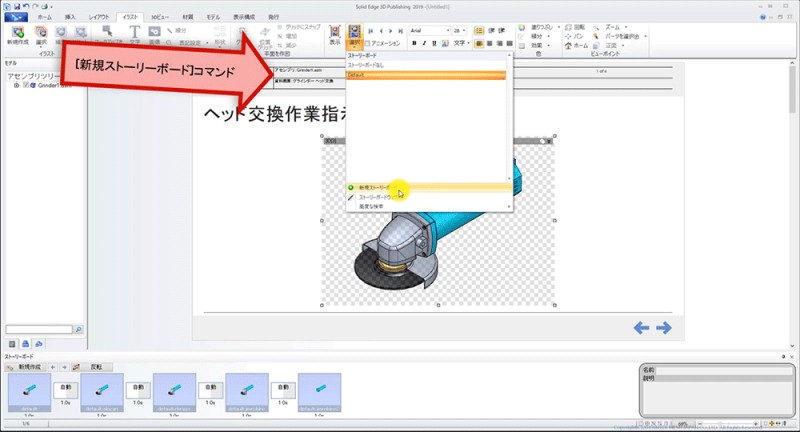

  • （10）コマンド [新規ストーリーボード]

  • （11）ストーリーボードの名前を入力

  • （12）コマンド [新規作成]

  • （13）イラストの名前を入力

  • （14）モデルをクリックしてハイライト表示

  • （15）新規イラストを追加

  • （16）コマンド [画像]

  • （17）ドラッグで画像を配置

  • （18）コマンド [エディタを閉じる]

  • （19）コマンド [イラストテーブル]

  • （20）ドラッグでテーブルを配置

  • （21）コマンド [ページを編集] で編集終了

  • （22）次のページへ移動

  • （23）ダブルクリックで編集

  • （24）編集を終了して次のページへ移動

  • （25）ダブルクリックで編集

  • （26）コマンド [新規分解表示]

  • （27）分解表示の名前を入力

  • （28）アセンブリツリーよりパーツを選択

  • （29）分解方向の指定方法を選択

  • （30）軸を選択して分解

  • （31）サブアセンブリも分解

  • （32）コマンド [エディタを閉じる]

  • （33）コマンド [ストーリーボードウィザード]

  • （34）[分解表示] を選択

  • （35）オプションを設定

  • （36）[分解表示なし]を選択

  • （37）ハイライト表示をオフ

  • （38）新規イラストを追加

  • （39）ドラッグでイラスト順を変更

  • （40）コマンド [エディタを閉じる]

  • （41）次のページへ移動

  • （42）最後のページまで編集

  • （43）HTMLファイルを発行

  • （44）オプションを確認

  • （45）作成したHTMLファイルを開く

  • （46）イラストの切り替えを確認

  • （47）分解のステップを確認

  • （48）モデルと連動したパーツリストを確認

  • （49）モデルを回転/ズーム

CADモデルに変更があった場合でも、マニュアル内のイラストをCADモデルに合わせて更新できるため、設計とマニュアル作成を同時並行に進めることができます。

Solid Edge 3D PublishingはSolid Edgeのアドオン機能です。機能構成については、構成表をご確認ください。
