Femap ポスト処理

Femap ポスト処理

Femapは、多種多様な表示機能が搭載されているため、解析結果をさまざまに表示、解釈して、モデルの挙動をすぐに理解することができます。
次に示すように、出力データの表示と解釈に必要なあらゆる表示方法が用意されています。





• コンタ・プロットと基準プロット
• 形状の変形アニメーション
• ダイナミック制御によるカット平面とアイソサーフェス
• フル出力選択
• XY プロット
• フリーボディ表示と格子点力バランス
• 時間領域と周波数領域のアニメーション



解析結果へのアクセスは Data Table ペインから行うことができます。
このペインは、可視化可能なデータ量とデータ・タイプの収集、ソート、制御、および解析レポートの編集に使用することができます。







ポスト処理ツールボックス

ポスト処理のコマンドを一カ所に集め、素早く望みの表示を得られるようにしました。

変形表示の設定

• 変位結果
• 変形表示（％）
• 変形前モデルの表示・非表示

コンター表示の設定

• コンターを表示する結果
• 平均の有無
• コンター表示スタイル
• コンターレベル
• 凡例表示の各種設定









グラフ機能

解析結果や関数をグラフ化して表示するチャート機能も標準装備しています。豊富なグラフテンプレートでレポート作成をサポートします。
Excelとの連携も容易です。

軸スタイルの設定

• 結果vs.ID
• 結果vs.位置（x,y,z）
• 結果vs.セット／ステップ
• 結果vs.結果

表示制御

• マーカー
• 最大／最小
• 色／フォントサイズ
• コピー&ペースト









別フォーマットでの出力

解析結果をファイルとして出力することも可能。静止画はもちろん、AVIなどのアニメーションもサポートしています。

静止画：png,bmp,jpeg,gif
動　画：gif,avi
ビューワ：JT







豊富な表示スタイル

解析結果を様々な角度から評価できるよう、結果表示のスタイルも豊富です。複雑なモデルではグループ化と組み合わせた表示制御が必須。簡単なインターフェースで、わかりやすくリッチな解析結果を得ることができます。

主な表示スタイル

• 変形図
• コンター
• アニメーション
• 断面表示（動的）
• 等値サーフェス（動的）
• フリーボディー線図
• 節点力の均衡













フリーボディー線図

グラフィカルな表示に加え、データテーブルでの解析結果レポートもサポートしています。









データテーブル

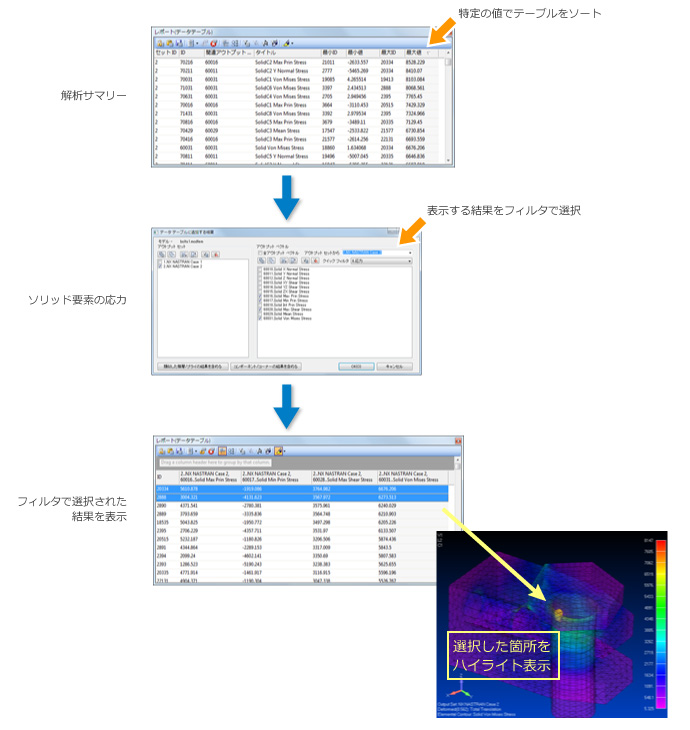

解析結果を表形式で表示します。特定の値でのソートやフィルタを使った選択表示を簡単に行えます。
テーブル上で選択した箇所を、3Dモデル上でグラフィカルに表示することもでき、視覚的・数値的な理解を助けます。
