Windows XP SP3, Vista & 7 32/64 Bit

LINUX RHEL 4/5 64 Bit

CADfixは、各種ネイティブデータに加え、各CADに特化した中間フォーマットのインポート/エクスポートが可能。

64ビット（x64）プロセッサ

Windows 7 Professional 64bit SP1以上
Windows 7 Enterprise 64bit SP1以上
Windows 7 Ultimate 64bit SP1以上
Windows 8 Professional 64bit
Windows 8 Enterprise 64bit

 注）
・Solid EdgeはMicrosoftがメインストリームサポートを終了したOSへは、
  最新バージョンでの動作を保証していません。
 （Windows XP, Windows Vistaにはインストールされません。）
・Server OS上でのSolid Edgeインストールは推奨しておりません。
・インテルItaniumプロセッサはサポートしていません。
・Windows 8（Home）およびWindows 8 RTはサポートされていません。

・Solid Edge動作検証済みのグラフィックカードを推奨。
　Solid Edgeのテストで使用されたカードとテスト結果は、
　こちらをご覧ください。

・最適なパフォーマンスを獲得するために、CADアプリケー
　ション用に作成されているグラフィックスカードを使用する
　ことを推奨します。

・大規模なアセンブリまたは複雑なパーツを作業するとき
　には、256MB以上のグラフィックスカードを推奨します。

・高画質レンダリングモードの利点を最大限に活用するため
　に、Open GL バージョン 3.0をサポートするカードを使用
　する必要があります。

使い勝手の良さと高機能で定評のあるSolid Edgeの板金設計機能に、ST3(SynchronousTechnology 3)からシンクロナス・テクノロジが搭載され、形状作成や編集、外部から取り込んだデータの編集等の作業をほぼコマンドレスで素早く行うことが可能になりました。
”曲げR”や”曲げ逃げ”の自動追加ができるのは勿論、放熱用のルーバや曲げ部の補強リプ、ヘム曲げなどは必要なパラメータを入力するだけでスケッチレスで作成します。
この他、板の伸びを考慮した展開（平面）モデルや加工手順書の自動作成等、モデリングに要する付加をできる限り提言しながら「製造要件を盛り込んだ設計」を実現しています。
また、パーツモードで作成したデータや、他のCADから取り込んだデータを板金として扱え、幅広く活用できます。

※画像クリックで拡大

這いまわす位置をスケッチで作成するだけで、様々な断面形状の材料を自動的に配置します。
併せ部の取り合いもグラフィカルに設計でき、望みの形状を素早く得られます。
また、素材のカット長を出力できるため、すぐに製造につなげることや既存のソリッドモデルのエッジを使った這いまわしも可能です。

アセンブリ中の溶接箇所には、開先、すみ肉など「溶接フィーチャ」を追加できます。
ビートの物性、溶接記号などを属性として持ち、質量など物理特性もあらわされ、図面化したときには記号（JIS対応）が正しく表記されます。

支点と終点を設定するだけで、自動ルート作成機能が複数の3Dパスの候補を表示します。
望みのものを選ぶだけで簡単に配管ルートを3次元的に配置できます。各部のカット長や曲げ角／方向など、加工に必要なデータをわかりやすく出力します。
また、パイピングライブラリ（オプション）を用意すれば、継手やフランジ部品の自動配列も可能です。

• 規格サポート

JIS、ANSI、DIN、GB、GOST、UNI

※画像クリックで拡大

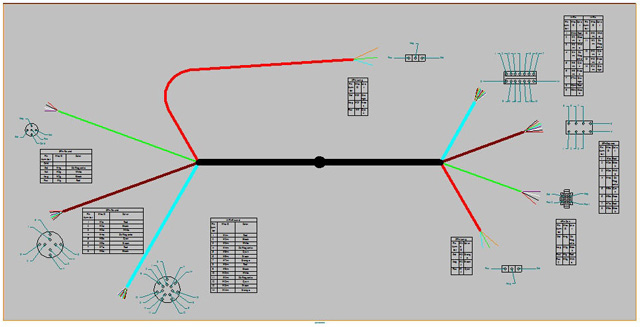

Solid Edgeのワイヤーハーネス作成用アドオンモジュールで、電気系CADで作成した配線情報をネットリストで取り込み、2次元のアセンブリの中で自動配線できます。
作成したハーネスのカット長を電気系CADへフィードバックすることもでき、エレキ・メカのコラボレーションが促進されます。
図面（ネイルボード）作成機能もサポートしています。
CIM-Team E3series、ECT promis-e、VeSys Electrical、Zuken等の電気CADデータのインポートをサポートしています。

※画像クリックで拡大

Solid Edgeの金型設計および放電加工用電極設計用アドオンモジュールです。樹脂モデルからパーティングライン／サーフィスを生成し、キャビ／コア分割からモールドベースの配置までを自動で行います。
ランナー、ゲート、クーリングチャネル等の配線検討がスケッチで効率的に行え、ブッシュやピンの配置もオートマチックです。
主要メーカーのモールドベースと周辺部品を標準装備。また放電加工用の電極設計の専用ツール Electrode Designも装備されています。

• モールドベース

DME-Europe、DME-America、FCPK、Futaba、Hasco、LKM、Meusburger、PCS、Pedrotti、Progressive、Rabourdin、Strack 等

• 標準部品

DME-Europe、 DME-America、FCPK、Futaba、Hasco、LKM、Meusburger、Misumi、PCS、Pedrotti、Progressive、Rabourdin、Strack 等

※画像クリックで拡大

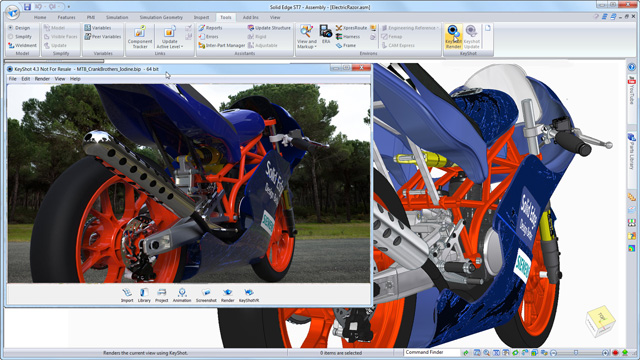

製品の魅力を伝えるためのCGを生成する機能です。
Solid Edgeには、手軽さと高機能で定評のあるレンダリングツール「KeyShotⓇ」が付属（Classicバンドル以上）。
写真と見まごう画像を簡単かつ高速に作れます。またアセンブリの分解／組み立てのアニメーションの自動生成により、より分かりやすい組み立てマニュアルの作成も可能です。

※画像クリックで拡大

Solid Edgeデータから手軽にWebページを作成するためのアドオンモジュールで、Solid Edgeのパーツやアセンブリデータを軽量化してHTML出力することができます。
IEでの表示に必要なプラグインはWebから自動ダウンロードします。

※画像クリックで拡大

64ビット（x64）プロセッサ

Windows 7 Professional 64bit SP1以上
Windows 7 Enterprise 64bit SP1以上
Windows 7 Ultimate 64bit SP1以上
Windows 8 Professional 64bit
Windows 8 Enterprise 64bit

 注）
・Solid EdgeはMicrosoftがメインストリームサポートを終了したOSへは、
  最新バージョンでの動作を保証していません。
 （Windows XP, Windows Vistaにはインストールされません。）
・Server OS上でのSolid Edgeインストールは推奨しておりません。
・インテルItaniumプロセッサはサポートしていません。
・Windows 8（Home）およびWindows 8 RTはサポートされていません。

・Solid Edge動作検証済みのグラフィックカードを推奨。
　Solid Edgeのテストで使用されたカードとテスト結果は、
　こちらをご覧ください。

・最適なパフォーマンスを獲得するために、CADアプリケー
　ション用に作成されているグラフィックスカードを使用する
　ことを推奨します。

・大規模なアセンブリまたは複雑なパーツを作業するとき
　には、256MB以上のグラフィックスカードを推奨します。

・高画質レンダリングモードの利点を最大限に活用するため
　に、Open GL バージョン 3.0をサポートするカードを使用
　する必要があります。

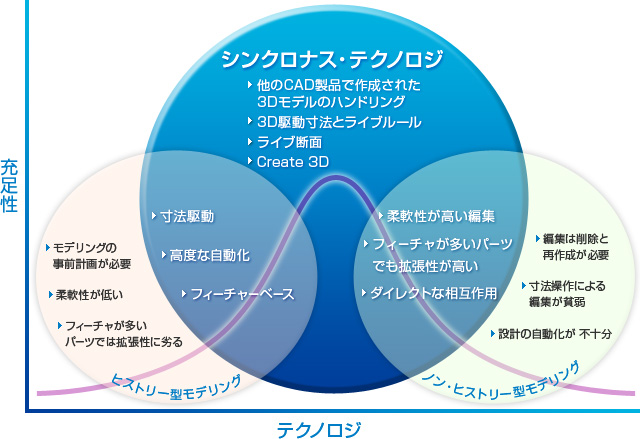

シーメンスPLMソフトウェアが開発したWindowsに準拠した標準ミッドレンジ3DCAD。
ヒストリーとノンヒストリーモデリングの長所をバランスよく融合し、さらに独自開発のシンクロナス・テクノロジは、操作性に優れている為、柔軟に迅速な形状修正を可能にし、外部CADデータの修正も容易に行えます。

Solid Edgeではモデルのない状態での構想設計も簡単です。
実態のない「バーチャル・コンポーネント」で部品構成を検討し、構成が固まった段階で実際のモデルファイルを一括作成できます。
2次元のレイアウトと既存の3次元モデルを組み合わせた検討も可能です。

実態ファイルを生成する前であっても各コンポーネントに対して属性を定義できます。
作業にはプロパティマネージャが使えますので、一括編集も可能で、実体ファイル生成時にはこれらの属性が個々のファイルに記録されます。

全体の形状を一塊で作成してから各部品にバラしていく「トップダウンアプローチ」も、マルティボディの機能で強力にサポート。
自由な発想で設計できます。

• モデリングの時間を大幅に短縮することが可能です。
• 設計者はより付加価値の高い作業に集中できます。

Solid Edge with synchronous technology は、他のCAD製品で作成されたモデルを流用して使用する機能に長けており、Solid Edgeで作成したモデルと同じように修正できます。
フィレットや面取り等を作成し直す必要はなく、ダイレクトに形状修正できます。また、リブやボス、切り欠き等のジオメトリをフィーチャライブラリに保存、またはユーザ定義のフィーチャとしてコピーし使用することもできます。

※画像クリックで拡大

Solid Edge with synchronous technology は、モデルの作成プロセスを理解しなくても、設計意図を維持した変更ができます。
ライブルール機能により、平行や同心等のジオメトリの幾何関係を検出し、形状を維持したままの編集ができます。また3D駆動寸法を適用することで、寸法によるパラメータ制御や、ロック機能による重要な設計条件の保持が可能となります。

※画像クリックで拡大

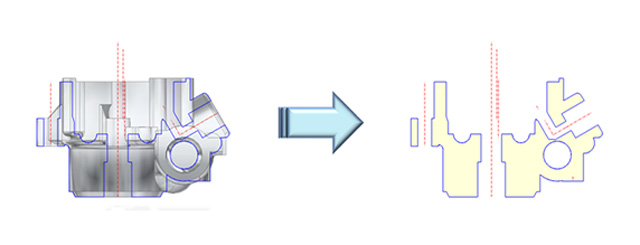

Solid Edge with synchronous technology は、ライブ断面という断面編集機能があり、3Dモデルの内部形状を把握しづらく編集が難しい時でも、3Dモデル上に断面を表示し、2DCADのように形状を編集することができます。
断面の外形線をスケッチとして編集でき、断面のみの表示にして編集することもできます。
また、履歴の有無に関わらず、自動的に穴形状を認識し、穴形状の中心に中心線が生成されます。再計算がなく素早い編集が可能で、作業効率が格段に向上します。

※画像クリックで拡大

Solid Edge ST6では、マルチボディモデリングの採用により、一段高いレベルのシンクロナス設計を実現しています。
インポートしたアセンブリを１つの部品として取り扱うことができるようになるため、購入した部品をより良く表現できます。
部品は分割やマージが可能で、様々な製造プロセスに設計を適合させる柔軟性が得られます。

※画像クリックで拡大

シンクロナスモデリングの一番の特徴は、そのパフォーマンスの高さ。従来の問題点だった「再計算」が不要となり、待ち時間は限りなくゼロに近づきました。
画面に表示されているモデルを直撃編集する直観性によって設計効率を引き上げます。
また、履歴を持たない分、データサイズも縮小されます。

従来のCADのように、2次元のスケッチに配置した寸法や拘束条件に縛られ、モデル修正の自由度がそがれることはありません。
Solid Edgeではパラメトリックな寸歩や拘束をいつでも好きな時に加えたり削除したりできますので、設計思想を正しく3Dモデルに反映できます。

必要な形状だけをコピー＆ペースト出来ます。
貼り付けた後でシンクロナスで自由に編集できるので、類似形状の作成工数を大幅削減できます。
勿論、コピー先は別の部品でもOKです。

穴、フィレット、面取り、パターンなど、特徴的な形状は従来通りの「フィーチャー」としてサポートされています。
ノン・ヒストリーでありながらフィーチャーを持った、形状エラーに強いモデルを構築できます。

形状修正の自由度の高さも特筆できます。例えば、三角パッチのフィレット交差部を四角パッチに1タッチで修正できます。
また、修正途中に元からある形状を優先するかどうかを選んで、望みの結果を簡単に得られます。

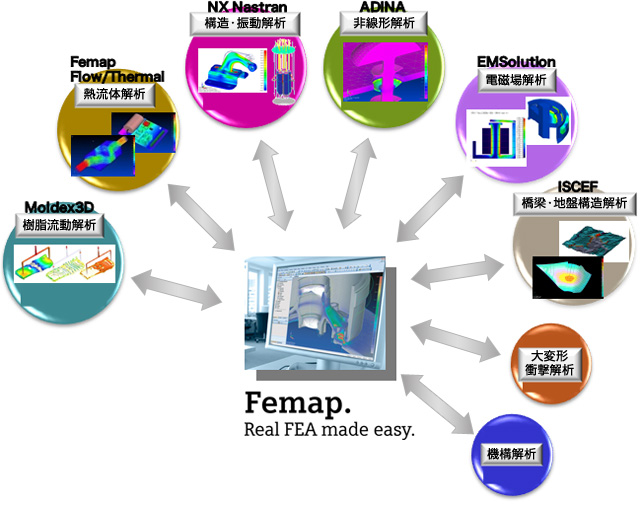

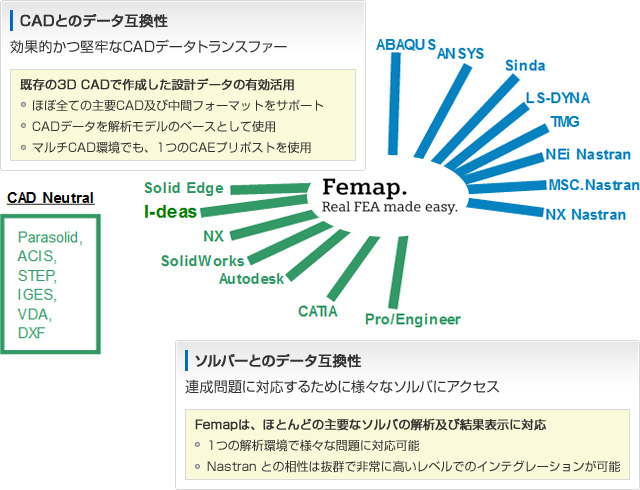

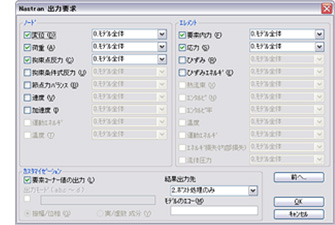

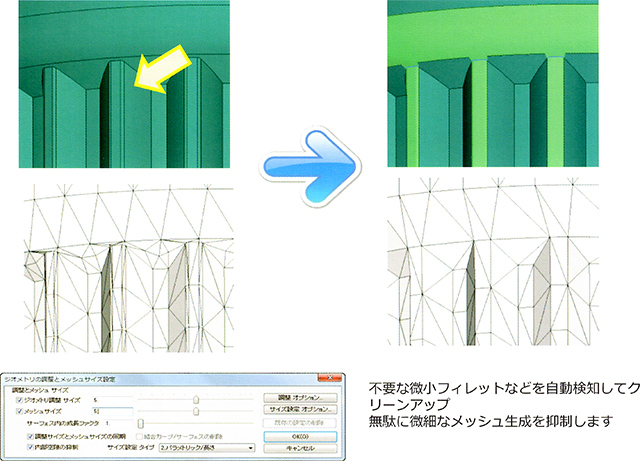

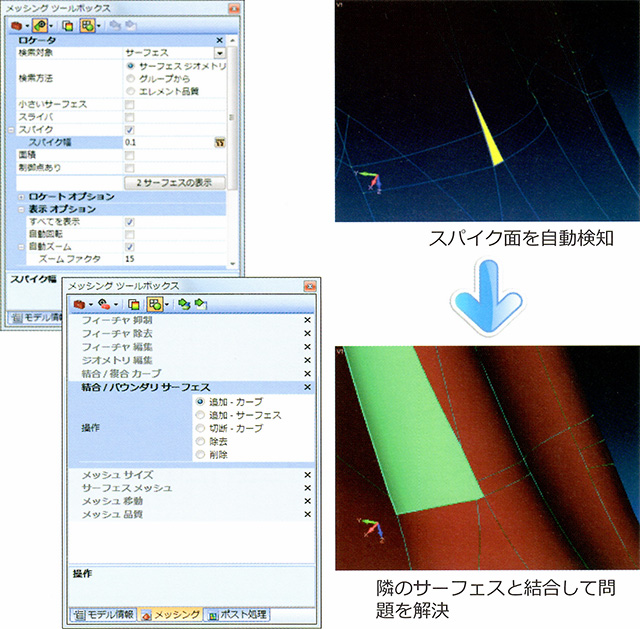

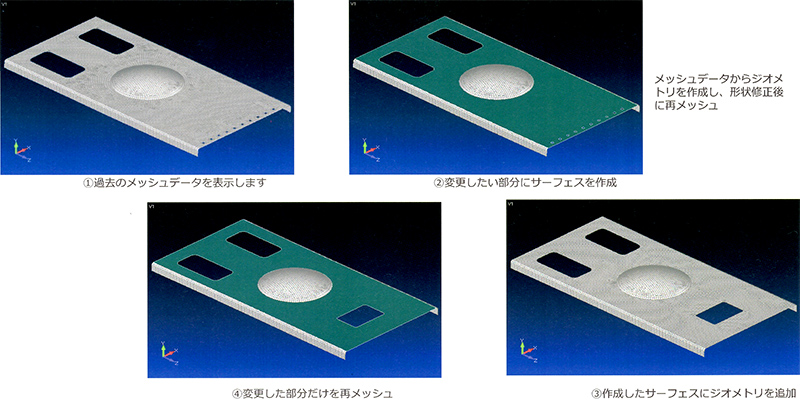

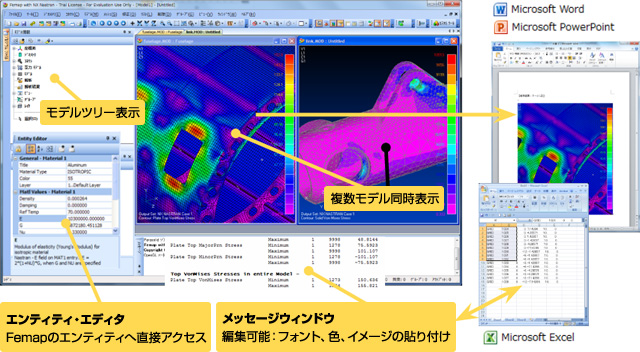

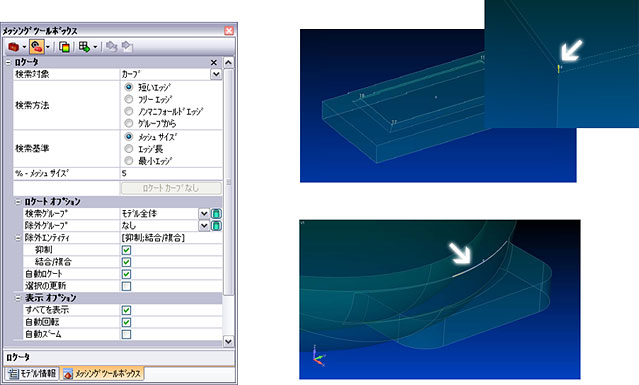

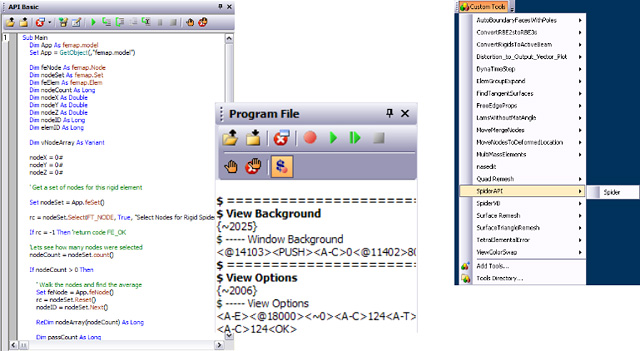

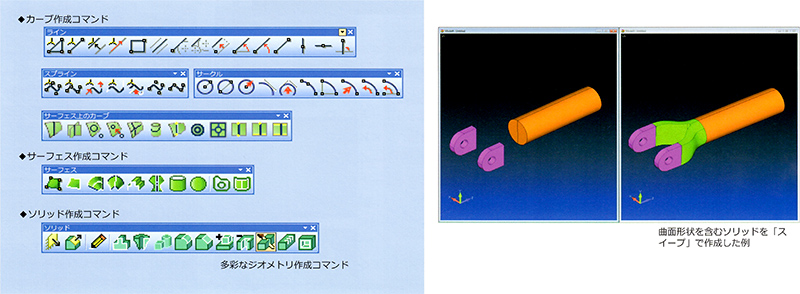

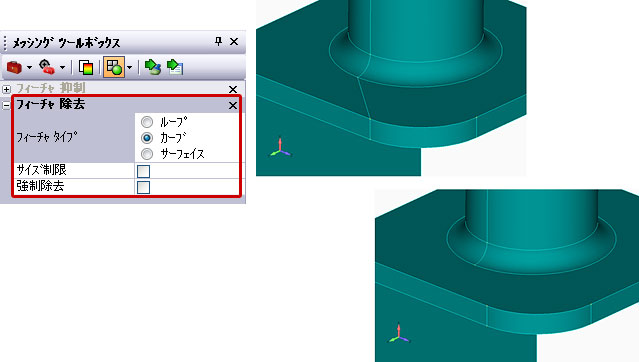

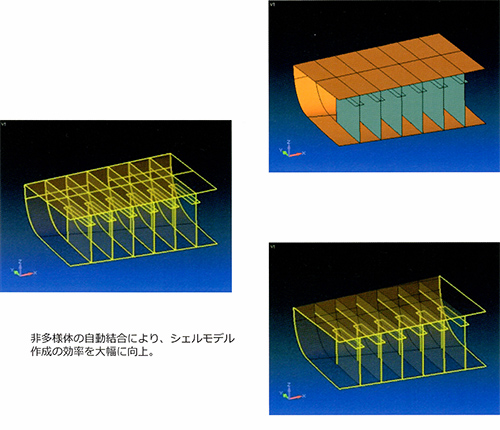

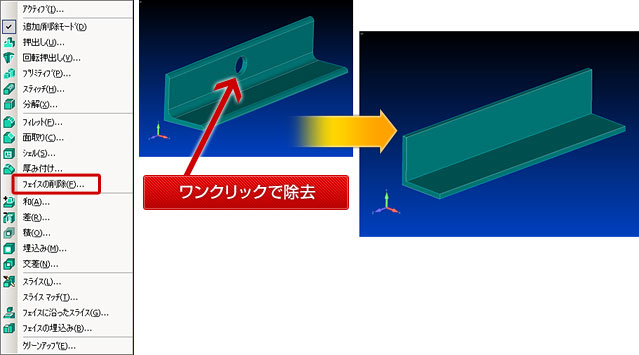

Femap with NX Nastran : Basicモジュールでは、あらゆる規模のモデルの線形静解析（座屈解析を含む）や定常解析を行うための効率的な解析シーケンスも備わっています。熱伝導解析機能では、定常および過渡状態での熱解析と設計問題に対応します。ベーシック非線形解析機能には、大変位解析や非線形材料解析、ギャップ接触、スライド・ライン接触といった非線形静解析と過渡解析が含まれています。 その他に、サーフェス間の線形接触および接着接合も含まれています。

Windows 7 Professional 64bit
Windows 7 Ultimate 64bit

Windows 8.x 64bit
Windows 8.x  Professional 64bit

■陰解法をベース
　・静的イベント、構造動的イベントに対応
　・線形・非線形挙動

■広範な解析タイプ
　・静的応力／変位
　・動的応力／変位
　・モーダル法による線形動的解析
　・伝熱
　・連成温度／変位
　・連成熱／電気
　・音響
　・間隙水
　・etc　　　　　

タイヤの騒音

ガスケットシーリング

はんだジョイントの破壊

自転車フレームの応力

電気ヒューズの伝熱

■陽解法時間積分がベース
　・高速な時刻歴動的イベントに対応
　・極めて非線形の強い準静的イベントにも対応

■広範な解析タイプ
　・応力／変位
　・熱応力
　・音響と構造の連成
　・連成 Euler-Lagrange（CEL）
　・粒子法（SPH）

深絞り

爆発荷重

ボトルの落下

ブローモデリング

エネルギ吸収

■概要
　・Abaqus専用のプリ・ポストツール
　・モデリング、ジョブの管理、
　　解析モニタリングおよび結果表示を行う

■特徴
　・直観的で使いやすいユーザインターフェイス
　・Abaqusソルバとの高い親和性

■機能
　・パートジオメトリ、アセンブリの作成
　　（パラメトリックモデリング・カーネル内臓）
　・材料特性定義、相互作用、境界条件、荷重設定
　・メッシュ作成
　　（フリー、スイープ、構造メッシュ、仮想トポロジー）
　・解析ジョブの作成、投入、管理、モニタリング
　・結果表示（コンター、X-Yプロット、アニメーション、断面）
