FEMAP v12 新機能

FEMAP v12 新機能

今回のバージョンアップでは、CAEエンジニアの視点に立った、定評のある使い勝手がさらに進化しました。 日本のお客様のご意見で追加された新機能もあり、設計用のCADツールに匹敵するようなモデリング能力を実現しています。 バージョンアップ新機能から、より業務を効率的に進めるための機能を厳選してご紹介します。





対話型スクリーン・エンティティ

該当領域をマウスでクリックすると“アクティブ”になり、ドラッグでの位置移動や、各項目ごとの変更を対話型で行えるようになりました。







ビュー凡例、ポストタイトル

• クリックしてアクティブ
• 移動
• テキスト自動位置揃え
  　・左　　・中央　　・右
• クイック・アクセスでビューオプションを表示









ビュー座標軸

• クリックしてアクティブ
• “キューブ“の面をクリックして上、下、右、左 …
• “キューブ“のエッジをクリックして左/上、上/後…45度方向
• コーナークリックでアイソメトリックビュー
• 矢印回転はスクリーンＺ軸まわりの回転
• ホームはオートスケール
• クイック・アクセスで更にビューオプション制御の適用が可能









コンター凡例

• クリックしてアクティブ
• 制御オプション
  　・レベル数　　・スムース/レベル　　・最大値/最小値
• ドラッグで移動
• クイック・アクセスでビューオプションを表示





POINT





可視化の強化　フィーチャとシルエットライン

[ビュー] － [オプション] で表示される、[ビューオプション] ダイアログボックスの [ツール、ビュースタイル] カテゴリに [フィーチャライン] が追加され、メッシュ上に外形線を表示できるようになりました。



• メッシュに対し 外形線を表示
• 角度の指定で表示を制御







制御オプション

• シルエットライン：On/Off
• フィーチャライン：
  　・全ての要素　　・描画された要素

	全ての要素、シルエット	描画された要素、シルエット







メッシュ生成のためのサーフェス整列

[修正] – [その他の更新] – [サーフェスパラメータの整列] コマンドが追加されました。

円筒や円錐サーフェスのパラメータを調整し、サーフェスの周期分割位置(継ぎ目)がなるべく一致するようにします。

指定は[サーフェスパラメータ化を整列](サーフェスパラメータの整列) ダイアログボックスで行います。





（1）ジオメトリの継ぎ目がずれていることに注目ください

（2）[ソリッド上のすべて] を選択し、[自動検出] で整列させた結果-継ぎ目が90°回転します

（3）[ソリッド上のすべて] を選択し、[ベクトル方向へ] で整列させた結果 → 継ぎ目がベクトル方向に整列します

（4）[サーフェス] を選択した場合(ハイライト色のサーフェスを選択)

（5）上記で、自動検出で整列させた結果 → 継ぎ目が90°回転します

（6）上記で、ベクトル方向で整列させた結果 → 継ぎ目がベクトル方向に整列します







メッシングツールボックス – ワッシャとパッド

非円形の穴へのワッシャ適用

指定した幅でオフセットを行い、事前に設定されたマップド・メッシュ設定によって、穴周りにワッシャを適用します。







ソリッド要素へのワッシャ適用

再メッシュして四面体メッシュ、六面体メッシュへワッシャを適用します。









ソリッド要素へのパッド適用

再メッシュして四面体メッシュ、六面体メッシュへパッドを適用します。









コピーの改善

コピー/回転/鏡面コマンドを改善

[ジオメトリ] － [コピー] コマンドの、 [回転] および [鏡面]コマンドを強化し、関連するメッシュを自動的に選択するオプションを追加しました。



■含めるエンティティ・オプション 荷重 拘束 コンタクト/リージョン

■ナンバリング・オプション ブロック オフセット





■選択エンティティに対し、パターンの指定や、単一/複数コピーの繰返し数の指定が可能





■コピーの向き/変換： ベクトルに沿って移動 移動後の位置 ベクトル間 平面間 座標系間

■回転の向き/変換： ベクトルを基準に回転 回転後の位置





■マージ幅を指定する鏡面コピーオプション









参照ジオメトリを含んだメッシュのコピー

[メッシュ] － [コピー] のメッシュに対するコマンドで参照するジオメトリを同時にコピーするオプションを追加しました。





ジオメトリとメッシュの鏡面コピー

コピーするエンティティのIDをどのようにするのかを指定できます。









粘着ソリッド要素・Cohesive(粘着）材料

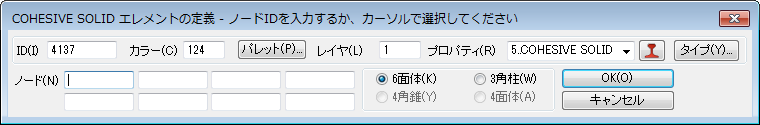

プロパティ、エレメントに新しく、粘着ソリッド要素・ Cohesive(粘着）材料を追加しました。

プロパティの厚さを必ず指定するので、厚みゼロの粘着ソリッド要素を作成することが可能です。



粘着ソリッド要素

■新プロパティ、エレメント NX Nastran SOL 401/SOL 402用 PSOLCZエントリーを作成 プロパティの厚さを必ず使用するので、ユーザは厚みゼロの粘着ソリッド要素を作成できる 積層ソリッド要素と類似、但し六面体要素（CHEXCZ）と三角柱要素（CPENTCZ）









NX Nastran Cohesive(粘着）材料

■粘着ソリッドのプロパティ

等方性（I） 直交異方性（3DXT） NX Nastran Cohesive（MATCZ）







Cohesiveメッシュ作成

[メッシュ] － [スプリット] － [Cohesiveメッシュ生成] コマンドで粘着要素のレイヤを定義できるようになりました。





[メッシュ] － [スプリット] － [エッジスプリット] と類似しており、スプリット位置に粘着ソリッド要素の層を追加します。
コマンドを選択すると、[粘着要素をメッシュ] イアログボックスが表示され、粘着要素の挿入に関するオプションを指定できます。









はり中心線抽出

[ジオメトリ] － [カーブ] － [中心線] コマンドを追加しました。このコマンドは、ソリッドの中心線を表す曲線を作成します。







ジオメトリ属性セクション

■属性なしでジオメトリに適用

ソリッドにプロパティが割り当てられていない場合に限り、生成されるプロパティはマテリアルのドロップダウンリストで指定された材料を参照します。



■すべてのジオメトリに適用

生成されるすべてのプロパティは、マテリアルのドロップダウンリストで選択された材料が使用されます。





ジオメトリ選択オプション

■カーブ

1 つのソリッドを選択して一本だけ中心線のカーブを生成します。
カーブが選択されると、カーブの中点位置を求めてその位置でソリッドを切断した面の形状がビームプロパティとして使用されます。



■ソリッド 複数のソリッドを一度に選択することができます。選択が完了した後、中心線は次のいずれかの方法で生成されます。 まず、円筒またはトーラス面を検索し、見つかった場合には、中心線とプロパティの断面形状を決定します。円筒面やトーラス面がない場合、上記[ カーブ] と同様のアプローチで中心線を生成します。このとき主軸はソリッドの最大カーブの方向になります。   [チューブのみ]を選択すると、最初の方法のみ使用して中心線を生成します。



円形断面はFEMAP標準の円形断面で定義され、他はすべて一般断面として扱われます。



---

（1）元のソリッド		（2）生成された中心線
（3）プロパティ定義（断面の定義）		（4）中心線に生成されたビームメッシュ







プリ処理

データマッピングの改善

データマッピングの改善により、クライテリア基準で要素への解析結果マッピングが可能となりました。



[モデル] － [荷重] － [アウトプットのマッピング] クライテリア基準で要素へ解析結果をマッピング “すべての互換性のある要素” を利用可能 （元のモデルでグループ作成が不要）







離散値プロット

[ビュー] － [高度なポスト] － [コンタモデルデータ] に [離散値] プロットが追加されました。

モデル情報から離散値セットを自動作成し、要素値、または数値範囲でのプロットが可能になりました。



要素値、または数値範囲で色分け モデルデータコンタの全てで利用可能 　・マテリアル 　・プロパティ 　・エンティティID モデル情報から離散値セットを自動作成









ポスト処理

ダイナミック・クライテリア

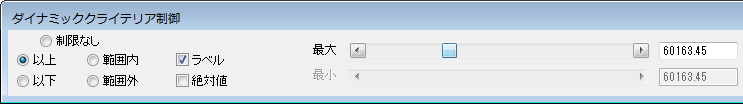

[ビュー] － [高度なポスト] に [ダイナミッククライテリア] が新しく追加されました。対話形式での制限値調整が可能で、クライテリア表示もスライダーバーで動的に更新できます。



• 対話形式で制限値を調節
• スライダーバーで動的に表示を更新
• ラベル表示、絶対値表示のオプション









レポート作成

[ツール] － [レポートジェネレータ] コマンドが [ツール] メニューに追加されました。



マイクロソフトのワードが利用可能かチェック タブで分かれたダイアログボックスで各種設定を行う FEMAPは直接ワード内にレポートを生成する シームレスなレポート作成機能を提供 ユーザーが指定した必要な情報を、表形式や画像で文書化記録することが可能 解析モデル定義を要約







■エンティティ・タブ

エンティティの種類を選択：	荷重セット、拘束セット、コンタクトペア、アウトプット、 グループ、積層レイアップ
各種類ごとに範囲を指定：	アクティブ、すべて、選択







■ピクチャ・タブ（ビュー設定）

ビューの選択（アクティブビュー、マルチビュー、現在のレイアウト） 変形図、コンタを含めるか 用紙の向き 絵の解像度（縦・横）



---

---







FEMAP v12 新機能と改善一覧

ユーザインタフェースと可視化

対話型スクリーン・エンティティ

フィーチャとシルエットライン





ジオメトリ機能強化

結合カーブと結合サーフェス メッシュ生成のためのサーフェス整列

サーフェス ルールド/ビトウィーンカーブ



サーフェス ルールド/ビトウィーンカーブ





ジオメトリ機能強化－性能改善

• フィーチャ除去



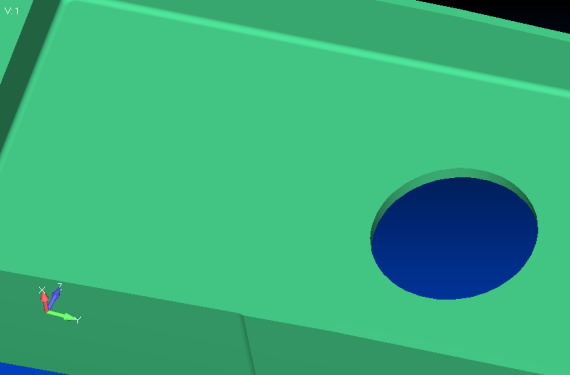

性能改善 - フィーチャ除去





プリ処理

ワッシャーとパッド [ファイル] － [マージ]の改善 粘着ソリッド要素・Cohesive（粘着）材料

コピーの改善 メッシュポイントエディタ（新） 離散値プロット



[ファイル] － [マージ] の改善





ポスト処理

ダイナミック・クライテリア（新）

レポート作成



ソルバ・サポート

• Nastran 、ANSYS、Abaqusの機能更新



その他

• [リスト] － [アウトプット] － [結果をデータテーブルへ出力] の強化
• [メッシュ] － [エッジメンバ] の更新
• [グループ] － [操作] － [クライテリアから生成] の強化



[メッシュ] － [エッジメンバ] の更新
