今までFemapを使っていて欲しかったあの機能が 新機能として最新バージョンに搭載！ より一層使いやすいプリ・ポストになりました。 今回のバージョンアップ新機能から、より業務を効率的に進めるための機能を厳選してご紹介します。



描画/消去ツールバー

メッシュとジオメトリの表示を制御する新規ツールバーで、表示制御に対して高速アクセスすることが可能になりました。描画/消去はトグルボタンで変更でき、エンティティ毎に選択を制御できます。また、描画/消去からグループを作成することも可能です。











効率的なエレメントフェース選択

フロントピック・モードを用いて、１つのフェースをダブルクリックするだけで表面全体を選択できるようになりました。初期設定が隣接フェースになっていますので、デフォルト設定の状態で選択が可能です。

また、エレメントフェースの選択時、表示中のエレメント全部を候補として自動的に装填することも可能になりました。





フェースをダブルクリック		ハイライト表示









描画/消去ツールバーとの併用











ロールスルー形式

モデル内部に視点をおいた表示が可能になりました。

視点を内部に移動させた後、振り返って、後ろを確認することもできます。



モデル内部に視点をおいた表示が可能
	カーブに沿ってのフライスルーが可能









対話型メッシュリファイン

シェル/はり要素をワンクリックするだけでリファイン（細分割）することが可能になりました。

ドラッグ選択でも同様にリファインすることが可能です。また、選択した要素を中心に、収縮や拡張を行い、リファイン範囲を変更することが可能です。













複数エレメントのスプリット

単一コマンドで複数のノードを選択してスプリットする事が可能になりましたので、より効率的なリファイン（細分割）が可能になりました。













Abaqus ODB のアタッチ

Abaqus ODB（解析結果）のアタッチを新規サポートできるようになりました。

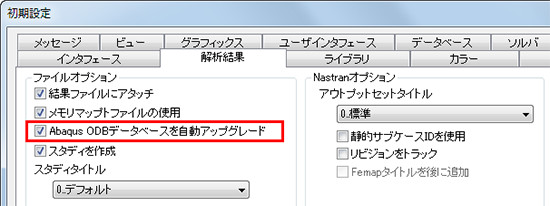

Abaqusスクリプトインターフェースを利用しており、旧バージョンのODBの自動更新をサポートしています。フィールド結果、ステップと増分ファイルを含めジョブデータのリカバリもサポートしています。操作はこれまでサポートする結果フォーマット（Nastran OP2 、XDB、 CSV、Femap FNO）と同様になります。



V11.2.2		V11.3













ソルバ起動制御

Abaqus OOBアタッチの新規サポートに伴い、Femap内で各種ソルバの設定が可能になりました。 コマンドラインでのオプション追加も可能になっています。



解析セットをソルバ実行形式で指定することが可能です。

• 統合ソルバ (Femap with NX Nastran)
• リンクソルバ
• VisQ （リモートバッチ処理）











Femap v11.3 新機能一覧

プリ処理

描画/消去 ツールバー ビュー回転オプション ロールスルー形式 リージョン作成のためのハイライター 効率的なエレメント フェース選択 リナンバ - すべて ユニークなプロパティ アイコン エンティティ候補にインテリジェント







メッシング

4辺形メッシングの改善 対話型メッシュリファイン 複数エレメントのスプリット フィーチャ除去 - メッシングツールボックス







ソルバのサポート

Abaqus ODB のアタッチ ソルバ起動制御 ANSYS コマンド入力 ANSYS アナリシス モニタ LS-DYNA トランスレータ







ポスト処理

コンタ矢印 フリーボディ線図
