Abaqus/Standard

幅広い種類の線形と非線形の問題を解くことができる汎用解析プロダクトであり、構成部品の静的、動的、熱的、電気的、および電磁気的な応答を求めることが可能です。

各計算“インクリメント”で連立方程式を解きモデルのつり合いを確認する、陰解法を用いた手法となります。





Abaqus/Explicit

衝突問題など、短時間の過渡的な動的現象をモデル化するのに適しており、接触状態が変化する非線形性の強い問題に対しても非常に効率的な解析プロダクトです。

Abaqus/Standardのように連立方程式は解かず、小さい時間増分で解を時間方向に前進させる、陽解法を用いた手法となります。

連立方程式を解かないため、多数の時間増分が必要になる場合、計算に必要なディスク容量とメモリを大幅に節約することが可能となります。





Abaqus解析プロダクトの特長

使用が容易な一般接触
  • モデル全体に対する簡単な接触定義
  • 大きな変形とすべりを考慮
  • ロバストな数値定式化
  • ユーザ定義が最小







豊富な材料モデル

金属、ゴム、複合材

  • 線形/非線形の弾性および塑性
  • 等方性あるいは異方性
  • 速度依存、温度依存

人体組織

鋳鉄塑性

粘弾性ゴム





さらに下記材料も準備

  • 土と岩
  • ペーストとポリマー
  • コンクリートとセラミック

粘性ペースト







広範なコネクタ要素ライブラリ
  • 剛体と変形体の機構をモデル化
  • 複雑な接合を精度よく理想化
  • ロックとストップによる動きの制限
  • 摩擦、減衰、弾性、塑性、損傷などの挙動を考慮
  フラップ機構

コネクタ要素ライブラリの例



BEAM

TRANSLATOR

WELD

HINGE

UJOINT

CVJOINT

CYLINDRICAL

BUSHIN





材料損傷と破壊
  • 延性金属、繊維強化複合材、低サイクル疲労
  • 複数のメカニズムを同時考慮
  • メッシュに依存しない定式化


複合材箱型はりの破断



実験結果 シミュレーション結果

ダブルチャンバー・アルミニウム 部材断面への動的衝撃解析





破壊力学と亀裂進展
  • XFEM を使用したメッシュに依存しない亀裂モデリング
  • VCCT 手法(Virtual Crack Closure Technique)
  • 粘着要素


VCCTを使用したTジョイントの

はく離のモデリング

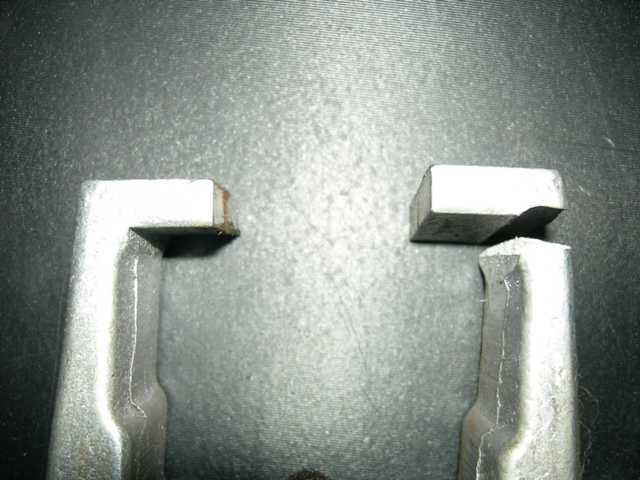

実現象

XFEMシミュレーション結果





最先端の大規模モデル対応線形動解析機能
  • 高速のLanczos 固有値ソルバとAMS 固有値ソルバ
  • 時刻歴応答と周波数応答
  • ランダム応答と応答スペクトル
  • 非線形機能との統合
  ターボチャ-ジャーの固有振動





アダプティブリメッシュ
  • 応力結果の精度改善
  • 応力、ひずみ、エネルギベースの誤差指標
  • サイジング法の選択
  • 適切なデフォルト







最先端のソルバパフォーマンス

低コスト・クラスタハードウェアでの並列処理

  • 並列ジョブに費用効果



キーのソルバテクノロジ

  • 直接スパースソルバ(GPGPU へも対応)
  • 反復ソルバ
  • AMS 固有値ソルバ
  • 領域分割陽解法ソルバ



9.4M 自由度のパワートレインモデル

(Dana Holding Corp.様ご提供)

車両衝突解析の領域分割





Abaqus/CAE

Abaqus/CAE (Complete Abaqus Environment) は、Abaqusの解析プロダクトに投入する入力ファイルを作成し、得られた解析結果を表示、処理することが可能なプリポストプロセッサです。

解析する構造物のジオメトリを作成またはインポートし、そのジオメトリから解析モデルを作成します。また、ジョブの投入及びモニタを実施することも可能です。

ジオメトリの作成、材料特性の定義、メッシュ生成のように、モジュールに分かれており、モデル作成過程が論理的に分類された構成となっております。







機能
  • パートジオメトリ、アセンブリの作成(パラメトリックモデリング・カーネル内蔵)
  • 材料特性定義、相互作用、境界条件、荷重設定
  • メッシュ作成(フリー、スイープ、構造メッシュ、仮想トポロジー)
  • 解析ジョブの作成、投入、管理、モニタリング
  • 結果表示(コンター、X-Y プロット、アニメーション、断面)





最先端のグラフィカルインタフェース
  • モジュールごとに構成
  • 学びやすく、使いやすい
  • モデルツリー
  • カスタマイズ可能なツールバー
  • CAD に従ったビュー操作







アソシアティブCADインタフェース
  • CAD ジオメトリを変更しても荷重, 境界条件などの解析属性を保持
  • CATIA V5/V6、Solidworks、Pro/ENGINEER、NX をサポート







ジオメトリとモデルのインポート
  • CATIA V4、I-DEAS、Parasolid のジオメトリのインポート
  • IGES、STEP、VDA、STL などの中間ファイル形式のサポート
  • 充実したジオメトリリペア・ツール
  • Nastran bdf とAnsys cdb ファイルのインポート



STLファイルからの骨ジオメトリ





強力で柔軟なメッシュ分割機能
  • 高速な自動フリーメッシュ
  • 強力な半自動6 面体メッシュ
  • 仮想トポロジーを使用して, 重要ではない部分の自動除外が可能



自動フリーメッシュ

半自動 6面体メッシュ



自動仮想トポロジーにより段状部分を除外





自動仮想トポロジーとメッシュ分割

Abaqus 向けの品質の良いフリーメッシュ



詳細なジオメトリを無視させる自動仮想トポロジー





Abaqus 機能の完全サポート



  • Abaqus 要素・材料を網羅
  • リバー(補強材)
  • サブモデリング
  • 破壊、はく離解析
  • 接触モデリング
  • アダプティブリメッシュ
  • 複合材
  • ガスケットと予荷重ボルト
  • 機構解析のためのコネクタ  Etc.











自動接触検知機能



接触対の検知ダイアログ:ボタン1クリックで自動的に接触対が検知される





Abaqus 結果の専用可視化機能
  • 大規模モデルに対して高速
  • 自動色分け
  • 半透明表示
  • 切断面表示
  • アニメーション
  • 測定機能
  • X-Y プロット
  • パスプロット
  • Etc.

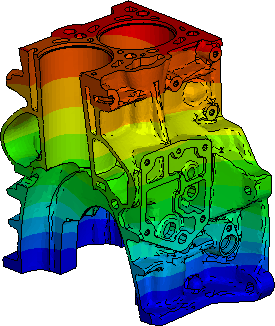

(AVL List GmbH様ご提供)







最先端の拡張機能とカスタマイズ機能
  • マクロによる繰り返し作業の自動化
  • ワークフローを実装した専用アプリケーションの作成
  • オープン標準のPython スクリプト言語
  • ドラッグ& ドロップのGUI ビルダ

専用アプリケーション



カスタム・ポスト処理ツール
