中立面に板厚特性を割り当て、シェルメッシュを生成

Point１　元のソリッド形状から、板厚特性を含んだプレート要素プロパティの作成が可能

Point２　シェルメッシュ作成時、中立面の特性を自動的に割り当てることが可能

Point３　メッシングツールボックスの[サーフェスメッシュ]ツールより、さまざまなアプローチを用いたメッシュ生成機能から、通常のシェルメッシュ作成より簡単にメッシュ生成が可能



　





中立面に板厚情報を割り当て、シェルメッシュを生成（動画）

今回ご紹介するモデルでは、 ソリッド厚みに基づいて中立面サーフェスにメッシュの特性（プロパティ）を割り当てます。シェルメッシュ生成は、メッシングツールボックスの[サーフェスメッシュ]ツールより、さまざまなアプローチを用いたメッシュ生成機能から、通常のシェルメッシュ作成より簡単にメッシュ生成を行うことが可能です。







中立面に板厚情報を割り当て、シェルメッシュを生成（画像）

※画像クリックで拡大します。

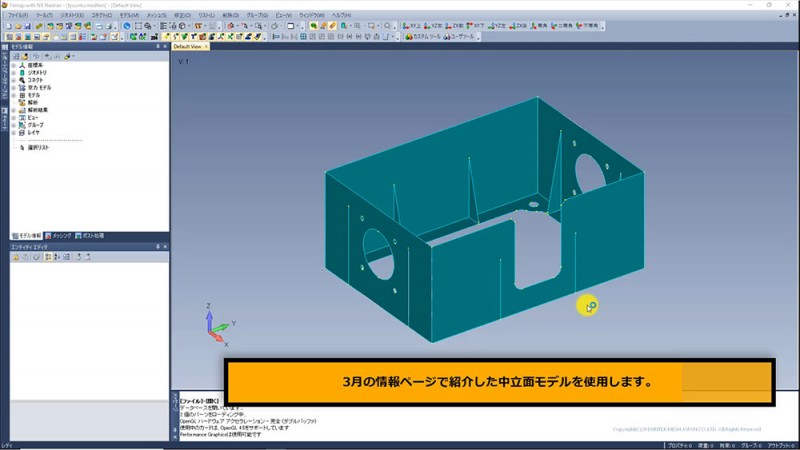

  • （1）ベースの中立面モデル

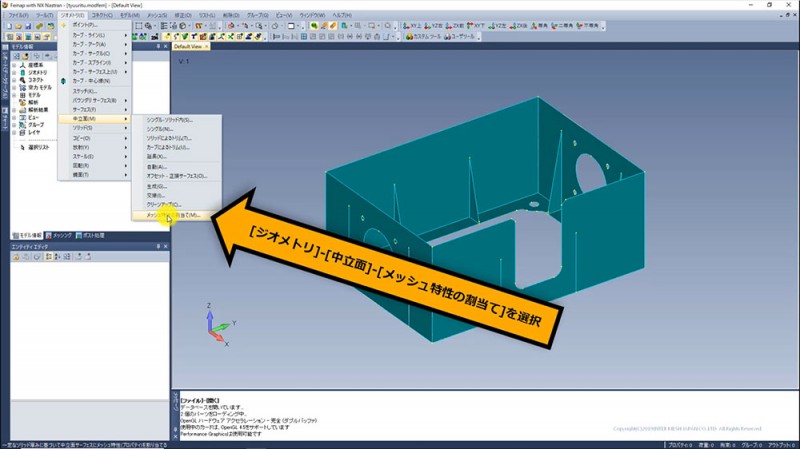

  • （2）[ジオメトリ] [中立面] [メッシュ特性の割当て] を選択

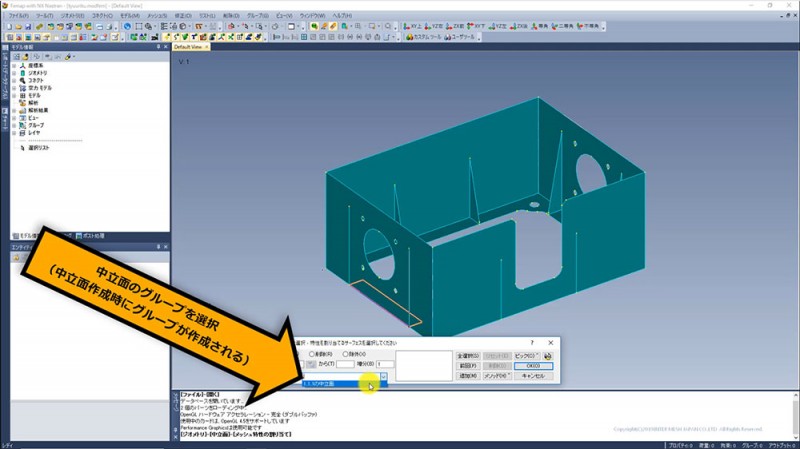

  • （3）中立面のサーフェスが入ったグループを選択

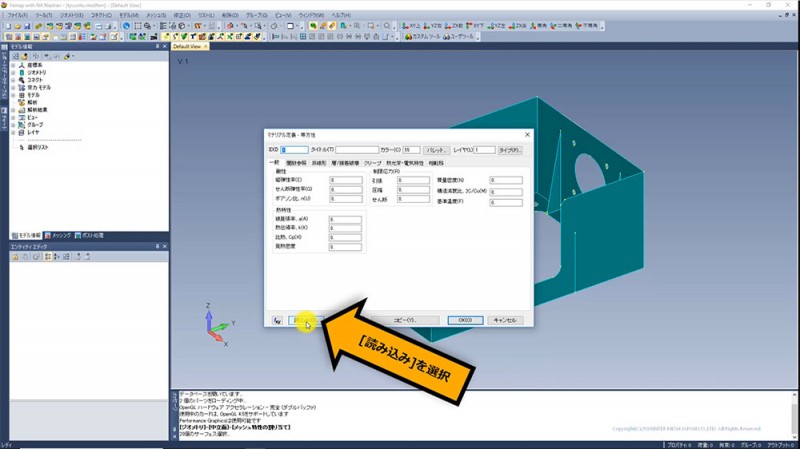

  • （4）マテリアル定義で [読み込み] を選択

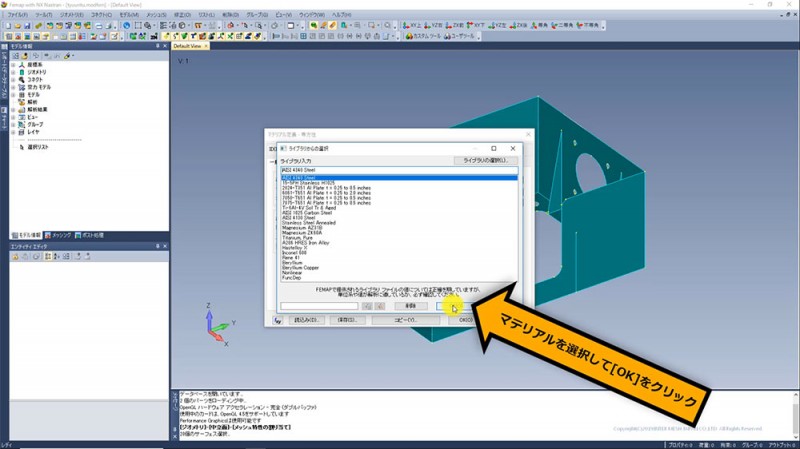

  • （5）マテリアルを選択

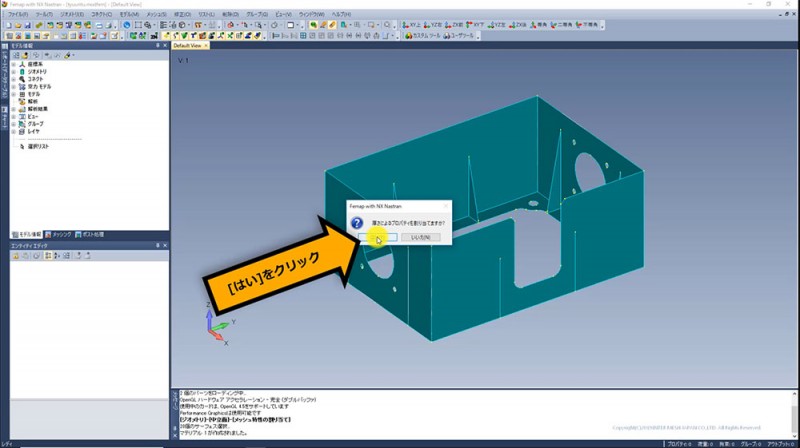

  • （6）「厚さによるプロパティを割り当てますか？」で [はい] を選択

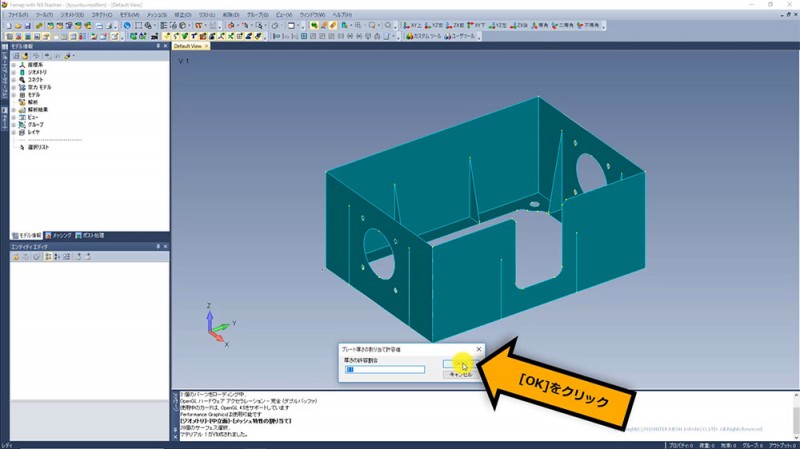

  • （7）厚さの許容割合をデフォルト値で [OK] を選択

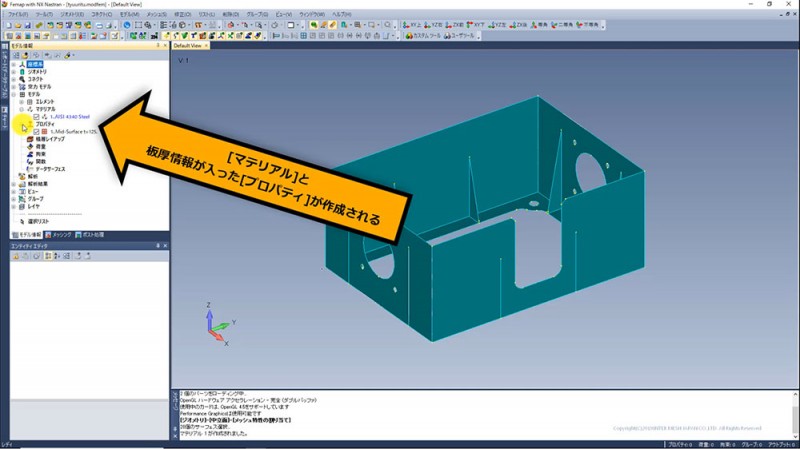

  • （8）[マテリアル] と板厚情報が入った [プロパティ] が作成される

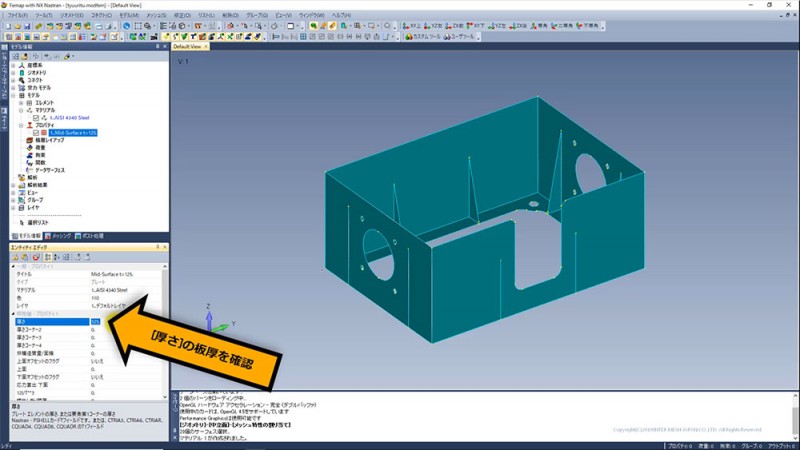

  • （9）[厚さ] の板厚を確認

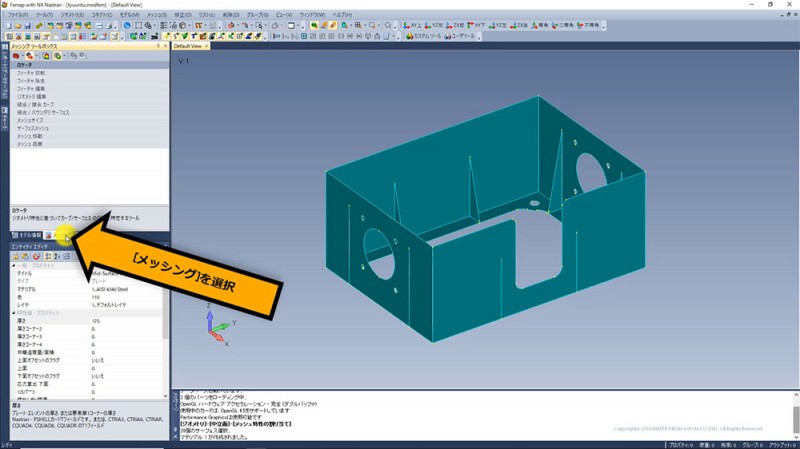

  • （10）[メッシング] を選択

  • （11）[サーフェスメッシュ] を選択

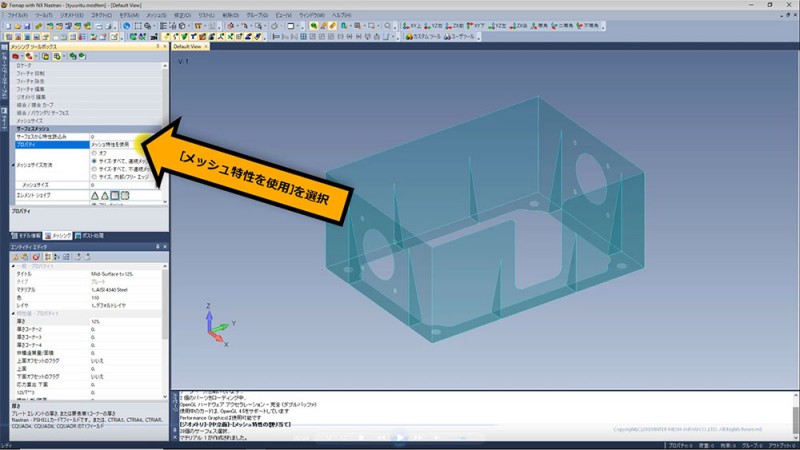

  • （12）[メッシュ特性を使用] を選択

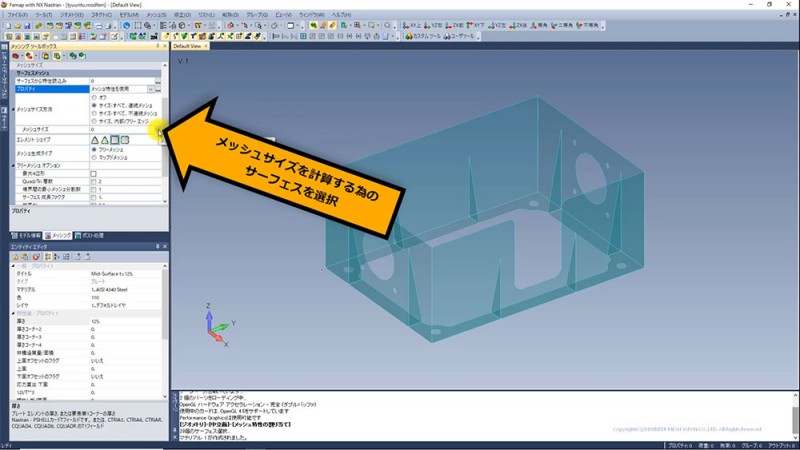

  • （13）メッシュサイズを計算する為のサーフェスを選択

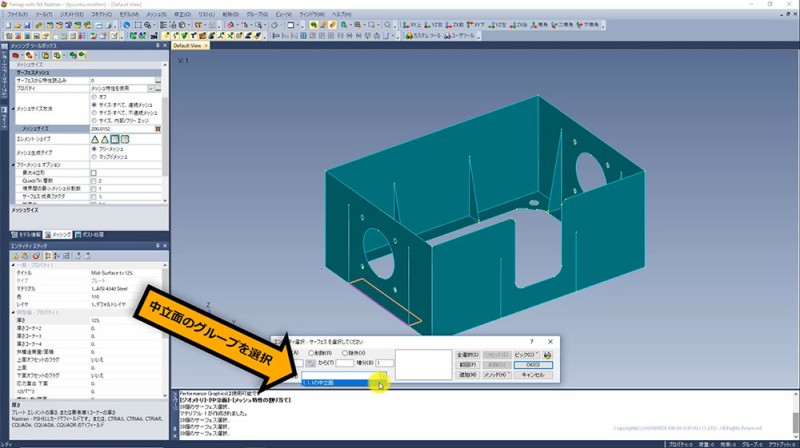

  • （14）中立面のサーフェスが入ったグループを選択

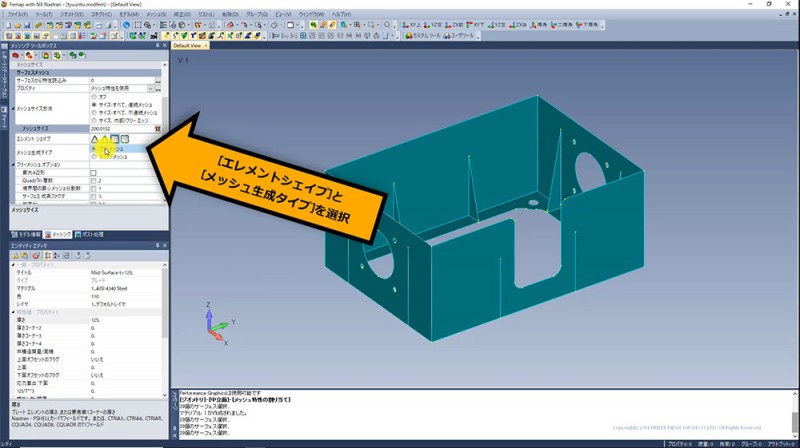

  • （15）[エレメントシェイプ] と [メッシュ生成タイプ] を選択

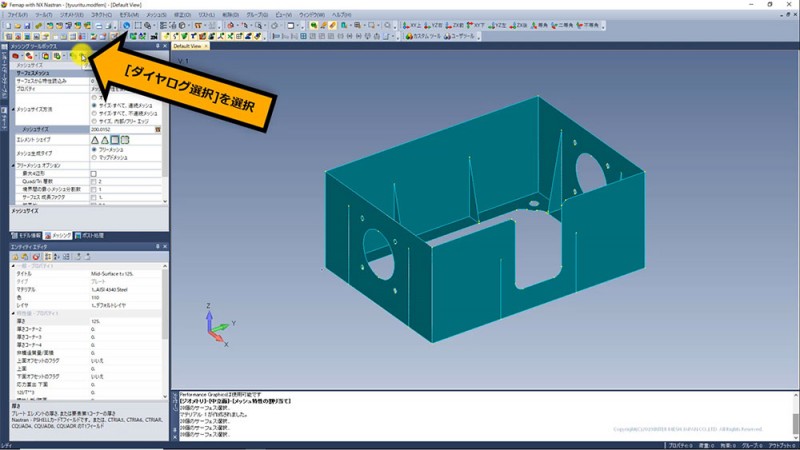

  • （16）[ダイヤログ選択] を選択

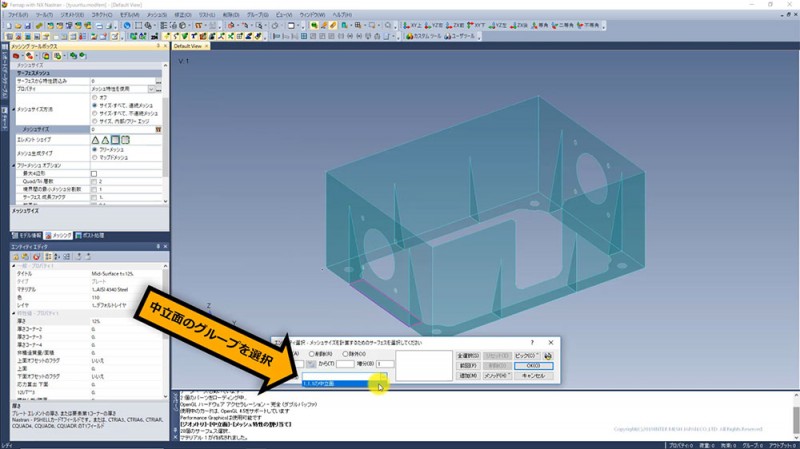

  • （17）中立面のサーフェスが入ったグループを選択

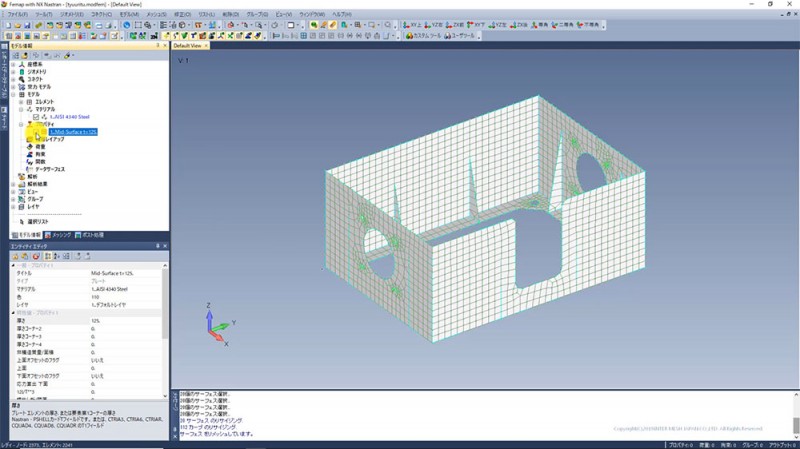

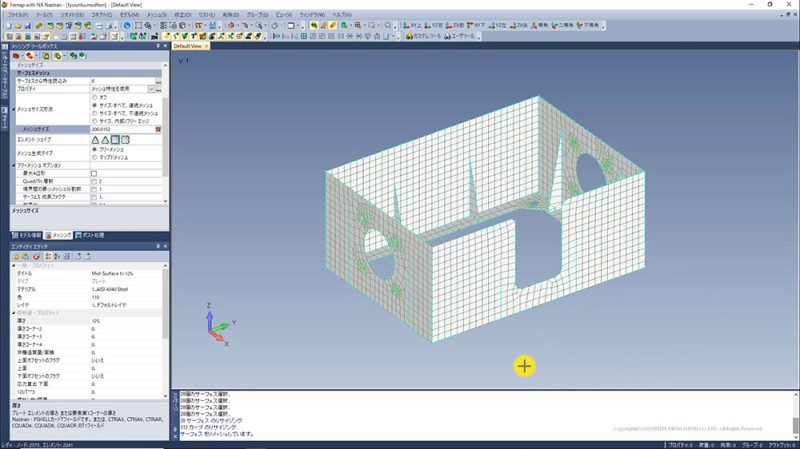

  • （18）シェルメッシュの生成完了

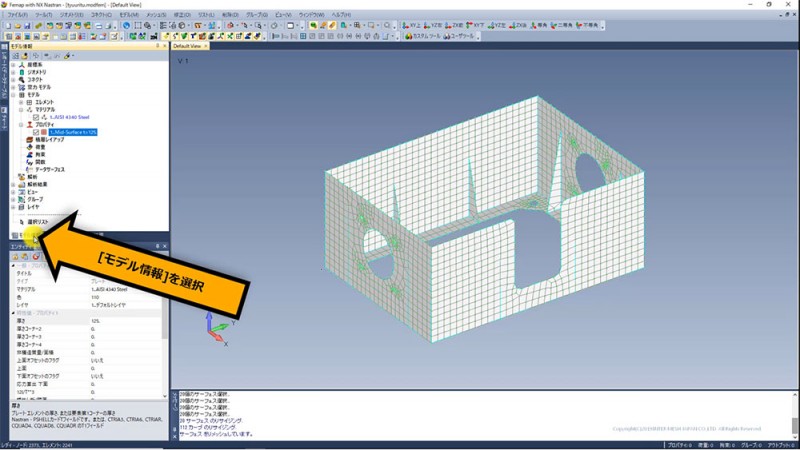

  • （19）[モデル情報] を選択

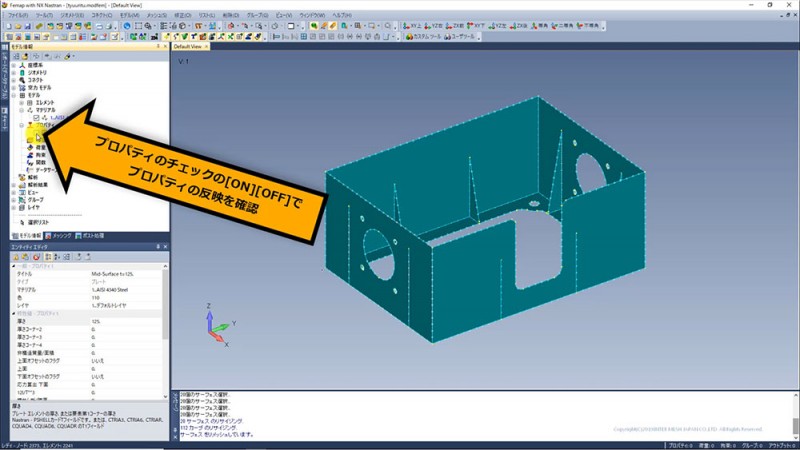

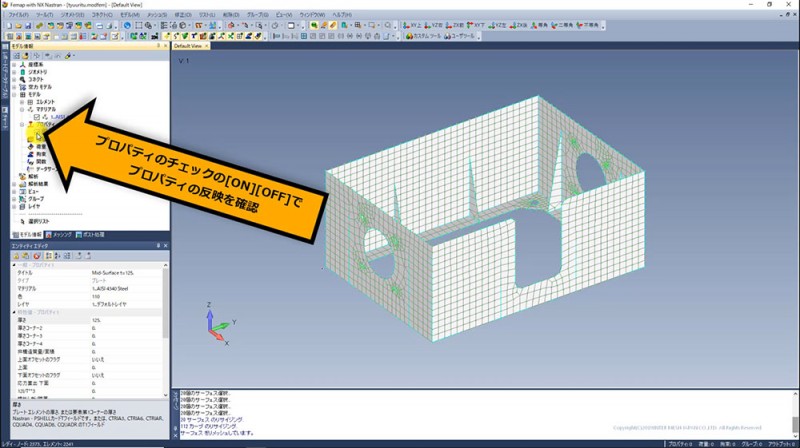

  • （20）プロパティのチェックの [ON] [OFF] でプロパティの反映を確認（チェック[ON]）

  • （21）プロパティのチェックの [ON] [OFF] でプロパティの反映を確認（チェック[OFF]）

  • （22）板厚特性の確認完了

その他、厚さの異なる中立面が存在した場合、生成された中立面ごとに、それぞれの厚さを設定したプロパティが作成され、それぞれの中立面に割り当てられます。
