他社とのモデル共有

Point１　機密情報を隠して他社とCADデータの共有が可能

Point２　機密情報を隠すための、CADデータの単純化は自動で実行

Point３　アセンブリ内の共有したいパーツだけを単純化可能



　





自動単純化で共有用データを作成（動画）

今回の動画では、自動の単純化機能を利用して、他社との共有用データを作成します。

機密情報を隠すためにCADデータを修正する時間が短縮されます。







自動単純化で共有用データを作成（画像）

※画像クリックで拡大します。



  • （1）CADデータを開く

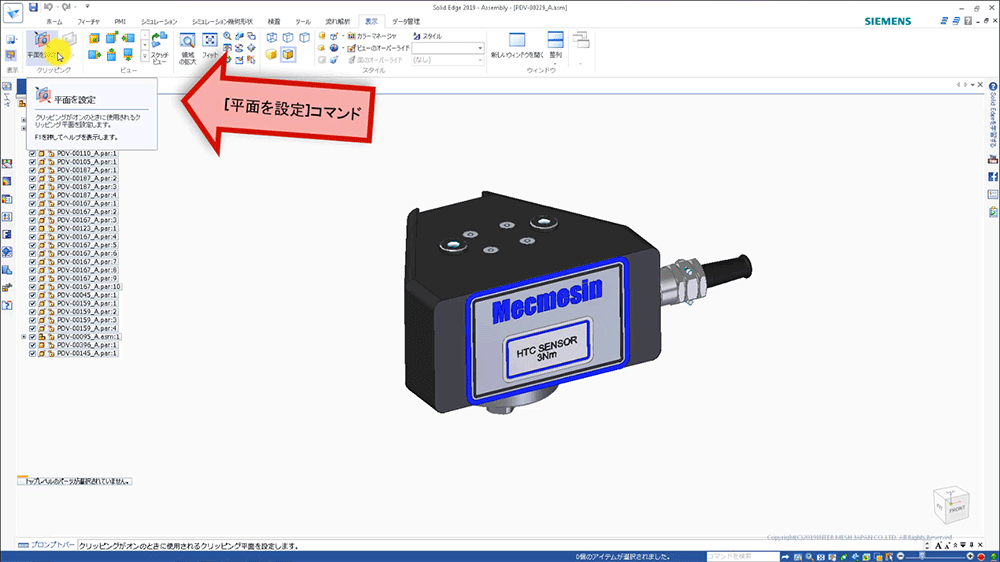

  • （2）コマンド [平面を設定]

  • （3）内部構造を確認

  • （4）断面表示をオフ

  • （5）コマンド [単純化]

  • （6）コマンド [モデル]

  • （7）コマンド [自動単純化]

  • （8）内部空間を除去したいパーツを選択

  • （9）選択完了後、[承認] ボタンをクリック

  • （10）コマンド [前のレベルを非表示]

  • （11）[フィーチャを除去] オプションをオンにして、内部構造を確認

  • （12）[フィーチャを除去] オプションをオフにして、内部構造を確認

  • （13）[完了] ボタンをクリック

  • （14）[キャンセル] ボタンをクリック

  • （15）[名前を付けて保存]、[単純化モデルとして保存] を選択

  • （16）コマンド [終了して戻る]

  • （17）タブの右クリックより、アクティブなCADデータの格納フォルダを開く

  • （18）パーツファイル開いて確認

Solid EdgeはCADデータの共有に便利な、様々なフォーマットに対応しています。対応フォーマットについてはこちらのセクション「データ変換」をご覧ください。3DPDFの作成方法についての記事も合わせてご確認ください。
