CADfixの詳細

効率的な操作

CADfixの操作は、最も簡単な「自動変換モード」、変換処理をより細かく制御したい場合の「診断による対話処理モード」、CADfixに装備されている全てのツールが使用できる「手動対話処理モード」の3種類です。

操作はユーザーの経験値により、即座に切り替えることができます。





自動変換

必要最小限の入力のみで処理ができるモードです。

CADfixの変換処理はインポート、修復、変形、準備、エクスポートの5つの処理に分類され、各段階ごとにウィザードによる制御、自動化が行われています。



  • 全自動モデル処理
  • CADモデルを選択
  • フォーマットの選択
  • 品質基準などのユーザー設定
  • 設定ファイルの保存





診断による対話処理

変換処理をより細かく制御したい場合や、自動変換モードでは処理不可だったモデルに使用するモードです。

自動診断スキャンによって特定されたモデルの不具合を、CADfixウィザードを使用して解決していきます。



  • 自動診断スキャン
  • 対話型修正アドバイス
  • 問題の説明
  • 可能な修正方法への誘導





手動対話処理

診断による対話処理モードにおいて不具合が特定できなかった場合や、診断スキャンの修正法候補に現れない例外的な修正を必要とする場合の処理ができるモードです。

また、手動で問題の検出および修正をしたいときにも使用します。



  • 100を超えるジオメトリおよびトポロジ修正方法
  • 必要な診断を選択
  • 許容差とオプションの設定
  • 設定の作成と保存





不要部分の削除

穴の除去

CADシステムの機能に頼ることなく、穴を自動的に削除することが可能です。



  • 中心を残す
  • ドリルチッププロファイルを削除



中心を残す



ドリルチッププロファイルを削除





類似形状の自動削除
  • サイズに基づいて小さな部品を自動的に取り除く
  • 類似の形状の部品を選択して削除する





内部ディテール削除
  • 複雑なアセンブリから内部の隠れているジオメトリを削除





小型パーツフィルター
  • 大きさまたはバウンディングボックスに基づいた自動検索
  • 大型CADアセンブリから小さな部品を取り除く
  • 可視化アプリケーション、DMU、生産ラインモデリング、プロセスプラント設計などに有効

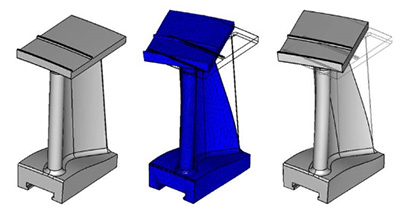

モーフィング

CADfixは、元のCADモデルジオメトリを正確に変形して、CAEの変位結果と一致させることが可能です。

CADfixモーフィングプロセスは、スムーズで正確なモデルジオメトリを生成します。使用可能なモデルとしてCADへ、あるいは再メッシュ化および詳細解析のためにCAEにエクスポートできます。オリジナルのCAD曲線と曲面定義を変形されたジオメトリの基礎として使用するため、ジオメトリの精度、滑らかさ、連続性を保証することができます。







for CFD

  • CFD用のモデルのパーティション作成
  • 流体空間の自動検出



1. Original CAD solid model

2. Automatically detect flow volumes


3. Create single flow domain solid



4. Export to CAE





STLデータ

ファセットモデル

STLファイルの作成、STLやその他のファセットファイルの修正、ファセットモデルのリバースエンジニアリングなどの処理が可能です。

JT、STL、3D PDF、CATIA V5 CGR、CATIA V4 SOLMなどのフォーマットからファセットモデルをインポートできます。 これらはCAD BREPモデルにリバースエンジニアリングすることができ、完全自動化が可能な場合があります。（元のファセットモデルに明確に定義されたファセットグループが含まれている場合や、ファセットモデルに検出可能なフィーチャラインが存在する場合）

リバースエンジニアリングされたジオメトリはCAD、またはCAEシステムにエクスポートできます。STLデータの品質チェックでは、小さな隙間を無視、小さな穴を取り除くなどの操作があります。







3Dプリント
  • CADモデルのフィーチャ除去ツール
  • 製品が作成可能であることを保証する造形可能性のチェック
  • 良質なSTLファイルの生成
  • ビルドボックスの密度と製造部品の品質を最大にするモデルオリエンテーションツール
  • 製造された部品のスキャンデータと元のCADモデルジオメトリの比較
